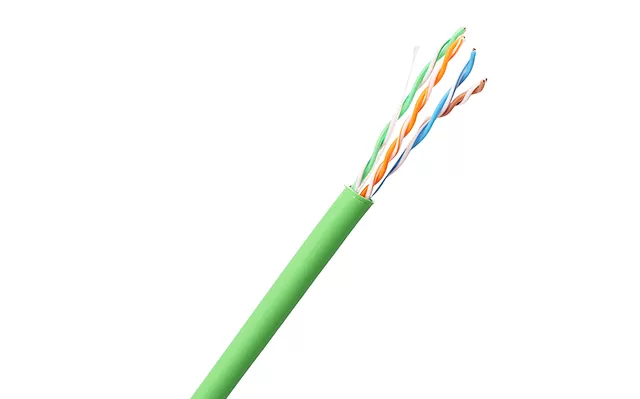

Наш сетевой кабель CAT5E UTP из чистой меди-это ваше решение для стандартных офисных, домашних и строительных установок, обеспечивающее передачу данных 1 Гбит/с универсальной совместимостью.
Проводник: твердая медь 24 AWG
Изоляция: SKIN-FOAN-SKIN PE
Свободный от Галоид или куртка ПВК доступная
RoHS, соответствует требованиям REACH
UL/CSA перечисленные CM CMR
ANSI/TIA-568-C.2-1
ИСО/МЭК 11801
Горизонтальный кабель предпосылке
Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T
PoE ++, PoE +, PoE
Сопротивление проводника (20 ℃)≤ 9,38 Ω/ 100 м
Несбалансированность электрического сопротивления (20 ℃)≤ 2,5%
Сопротивление изоляции> 5000 МОм · км
Взаимная емкость пары ≤ 5,6 нФ/100 м
Проводник | Твердая медь 24AWG |
Изоляция | ПЭНД |
Общее количество Изолированные проводники | 8, скрученные в 4 пары |
Цветовой код | Бело-синий/синий, бело-оранжевый/оранжевый Бело-зеленый/зеленый. Бело-коричневый/коричневый |
Индивидуальный парный щит | НЕТ |
Общий щит | НЕТ |
Дренажный провод | Луженая медь |
Лтем | Наружная куртка | Общий диаметр (мм) |
XF-U-05e-01 | ЦМХ | 5,1 ± 0,2 |
XF-U-05e-02 | См | 5,1 ± 0,2 |
XF-U-05e-03 | КМР | 5,1 ± 0,2 |
XF-U-05e-04 | ЛСЖ | 5,1 ± 0,2 |
XF-U-05e-05 | ПВД | 5,1 ± 0,2 |
XF-U-05e-06 | ПВХ | 5,1 ± 0,2 |
Частота [МГц] | Максимум. Вносимая потеря (Затухание) | Мин. СЛЕДУЮЩИЙ [дБ] | Мин. PSNEXT [дБ] | Мин. ACR [дБ] | Мин. PSACR [дБ] | Мин. АРФ (ELFEXT) [дБ] | Мин. PSACRF (PSELFEXT) [дБ] | Мин. РЛ (Обратные потери) [дБ] | Макс./Мин. Ввод Импеданс (неприспособленный) [Ом] | Макс./Мин. Оборудованная Импеданс [Ом] |
1 | 2,0 дБ/100 м | 70,3 | 68,3 | 70,3 | 66,3 | 67,8 | 64,8 | 20,0 | 100 ± 15 | 100 ± 15 |
4 | 4,0 дБ/100 м | 61,3 | 59,3 | 59,3 | 55,3 | 55,8 | 52,8 | 23,0 | 100 ± 15 | 100 ± 15 |
8 | 5,7 дБ/100 м | 56,8 | 54,8 | 53,1 | 49,1 | 49,7 | 46,7 | 24,5 | 100 ± 15 | 100 ± 15 |
10 | 6,4 дБ/100 м | 55,3 | 53,3 | 50,9 | 46,9 | 47,8 | 44,8 | 25,0 | 100 ± 15 | 100 ± 15 |
16 | 8,1 дБ/100 м | 52,2 | 50,2 | 46,1 | 42,1 | 43,7 | 40,7 | 25,0 | 100 ± 15 | 100 ± 15 |
20 | 9,1 дБ/100 м | 50,8 | 48,8 | 43,7 | 39,7 | 41,8 | 38,8 | 25,0 | 100 ± 15 | 100 ± 15 |
25 | 10,2 дБ/100 м | 49,3 | 47,3 | 41,1 | 37,1 | 39,8 | 36,8 | 24,3 | 100 ± 15 | 100 ± 15 |
31,25 | 11,4 дБ/100 м | 47,9 | 45,9 | 38,5 | 34,5 | 37,9 | 34,9 | 23,6 | 100 ± 15 | 100 ± 15 |
62,5 | 16,4 дБ/100 м | 43,4 | 41,4 | 29,0 | 25,0 | 31,9 | 28,9 | 21,5 | 100 ± 15 | 100 ± 15 |
100 | 21,0 дБ/100 м | 40,3 | 38,3 | 21,3 | 17,3 | 27,8 | 24,8 | 20,1 | 100 ± 15 | 100 ± 15 |
Примечание: Вышеуказанные характеристики передачи для 100M,20 ± 2 ℃ в испытанных условиях. | ||||||||||
Кабель CAT5E UTP от Xingfa имеет конструкцию неэкранированной витой пары с четырьмя парами медных проводников 24 AWG, уменьшающих перекрестные помехи за счет точных коэффициентов скручивания. В отличие от экранированных опций, UTP предлагает доступность и гибкость для настроек с низким уровнем помех, а куртки из ПВХ обеспечивают долговечность до рабочих температур 75 ° C. Статистика показывает, что CAT5E снижает затухание до 20% по сравнению с CAT5, обеспечивая стабильную работу. Согласно стандартам TIA/EIA-568, «CAT5E увеличивает пропускную способность до 100 МГц для Gigabit Ethernet», что делает его обратно совместимым с более низкими категориями. Дистрибьюторы ценят настраиваемые параметры, такие как цвета и длины, для индивидуальных потребностей рынка.
Универсальный для Ethernet, VoIP и систем наблюдения, CAT5E UTP отлично подходит для жилых и коммерческих установок с минимальными электромагнитными помех. В офисах он подключает ПК к коммутаторам; в домах он поддерживает
Широкополосные маршрутизаторы.
Для промышленного использования рассмотрите экранированные альтернативы, но UTP достаточно для 80% стандартных установок, согласно рыночным данным. Тематические исследования показывают развертывание в европейских телекоммуникационных проектах, используя сертификацию CPR B2ca для безопасности.
Дистрибьюторы могут ориентироваться на такие сектора, как образование и здравоохранение, где экономия затрат от UTP (на 20-30% дешевле, чем SFTP) обусловит спрос.
