Повлияют ли корректировки размеров и эксплуатационных характеристик на качество продукции?

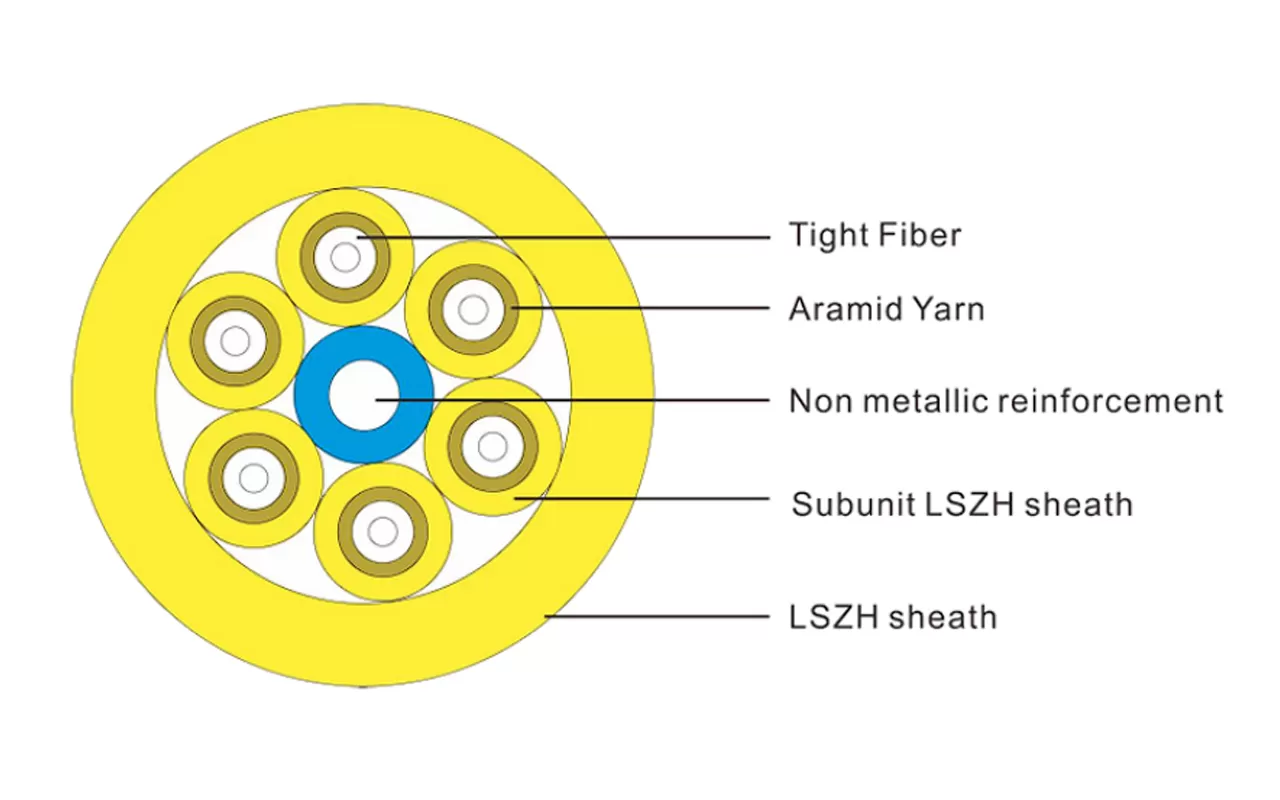

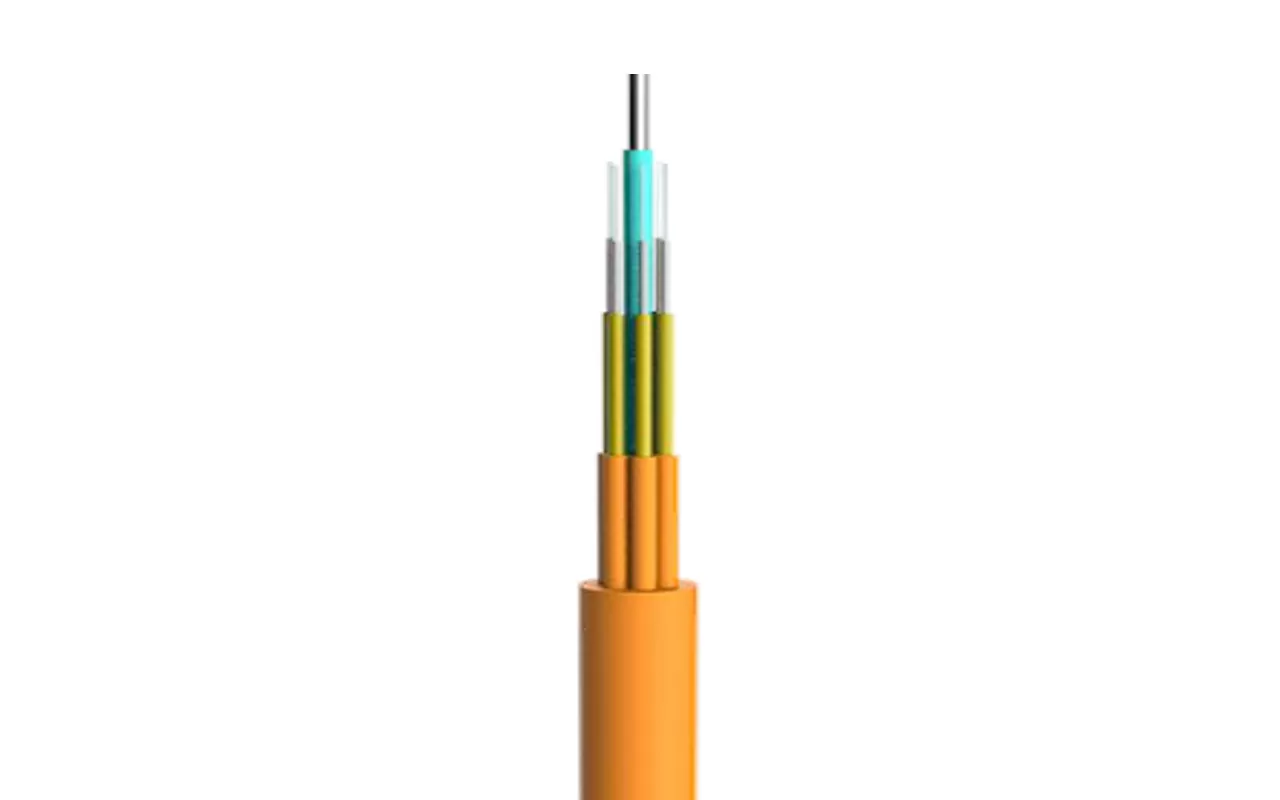

Универсальный оптический кабель ветви использует оптические кабели одно-ядра (900μм туго-амортизированные стекловолокна с членами прочности арамид) как подводн-блоки, с неметаллическим центральным членом прочности. Блоки кабеля sub садятся на мель вокруг центрального члена прочности для того чтобы сформировать сердечник кабеля. Самый верхний слой экструдируется с оболочкой из поливинилхлорида (ПВХ). Оболочки сделанные низкого дыма нул материалов галоида (LSZH) можно также обеспечить согласно требованиям клиента.
Модель оптического кабеля | Диаметр опорного кабеля (мм) | Вес эталонного кабеля (кг/км) | Допустимая сила растяжения Долгосрочная/Краткосрочная (Н) | Допустимая сила раздавливания-долгосрочная/краткосрочная (N) | Радиус изгиба Статический/динамический (мм) | |
BOC-X-XX-04Xn | 7,4 ± 0,5 | 50 | 56 | 130/440 | 300/1000 | 20Д/10Д |
BOC-X-XX-06Xn | 8,4 ± 0,5 | 66 | 74 | 200/660 | 300/1000 | 20Д/10Д |
BOC-X-XX-08Xn | 9,8 ± 0,5 | 91 | 101 | 200/660 | 300/1000 | 20Д/10Д |
BOC-X-XX-12Xn | 12,4 ± 0,5 | 140 | 155 | 200/660 | 300/1000 | 20Д/10Д |
BOC-X-XX-18Xn | 12,4 ± 0,5 | 140 | 155 | 400/1320 | 300/1000 | 20Д/10Д |
BOC-X-XX-24Xn | 14,4 ± 0,5 | 181 | 201 | 400/1320 | 300/1000 | 20Д/10Д |
BOC-X-XX-36Xn | 16,4 ± 0,5 | 208 | 255 | 400/1320 | 300/1000 | 20Д/10Д |
BOC-X-XX-48Xn | 19 ± 0,5 | 280 | 344 | 400/1320 | 300/1000 | 20Д/10Д |
Тип оптического волокна | Затухание | Перенаполненная полоса пропускания запуска | Эффективная модальная полоса пропускания | Длина соединения Ethernet 10G | Минимальный радиус изгиба | |||
Условия | 1310/1550нм Типичное значение Максимальное значение | 1310/1550нм Типичное значение Максимальное значение | 850/1300 нм | 850 нм | 850 нм | / | ||
ДБ/км | ДБ/км | ДБ/км | ДБ/км | МГц. км | МГц. км | М | Мм | |
G652D | 0,36/0,22 | 0,5/0,4 | --- | --- | --- | --- | --- | 16 |
G657A1 | 0,36/0,22 | 0,5/0,4 | --- | --- | --- | --- | --- | 10 |
G657A2 | 0,36/0,22 | 0,5/0,4 | --- | --- | --- | --- | --- | 7,5 |
50/125 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 500/500 | --- | --- | 30 |
62,5/125 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 200/500 | --- | --- | 30 |
ОМ3 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 30 |
ОМ4 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 30 |
BI-OM3 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 7,5 |
BI-OM4 | 3,0/1,0 | 3,5/1,5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 7,5 | ||
Транспортировка/хранение/рабочая температура: -20 ° C ~ 60 ° C, температура установки: -5 ° C ~ 50 ° C. | ||||||||
Примечание: Размеры и эксплуатационные значения продукта можно отрегулировать согласно требованиям к клиента определенным. | ||||||||
Неметаллический элемент прочности позволяет оптическому кабелю выдерживать большую силу растяжения.
Члены прочности Арамид одарить оптический кабель с превосходным растяжимым представлением.
Материал наружной оболочки обладает такими преимуществами, как коррозионная стойкость, водостойкость, огнестойкость и защита окружающей среды.
Внутренние универсальные кабели
Построение магистрального кабельного оптического кабеля
