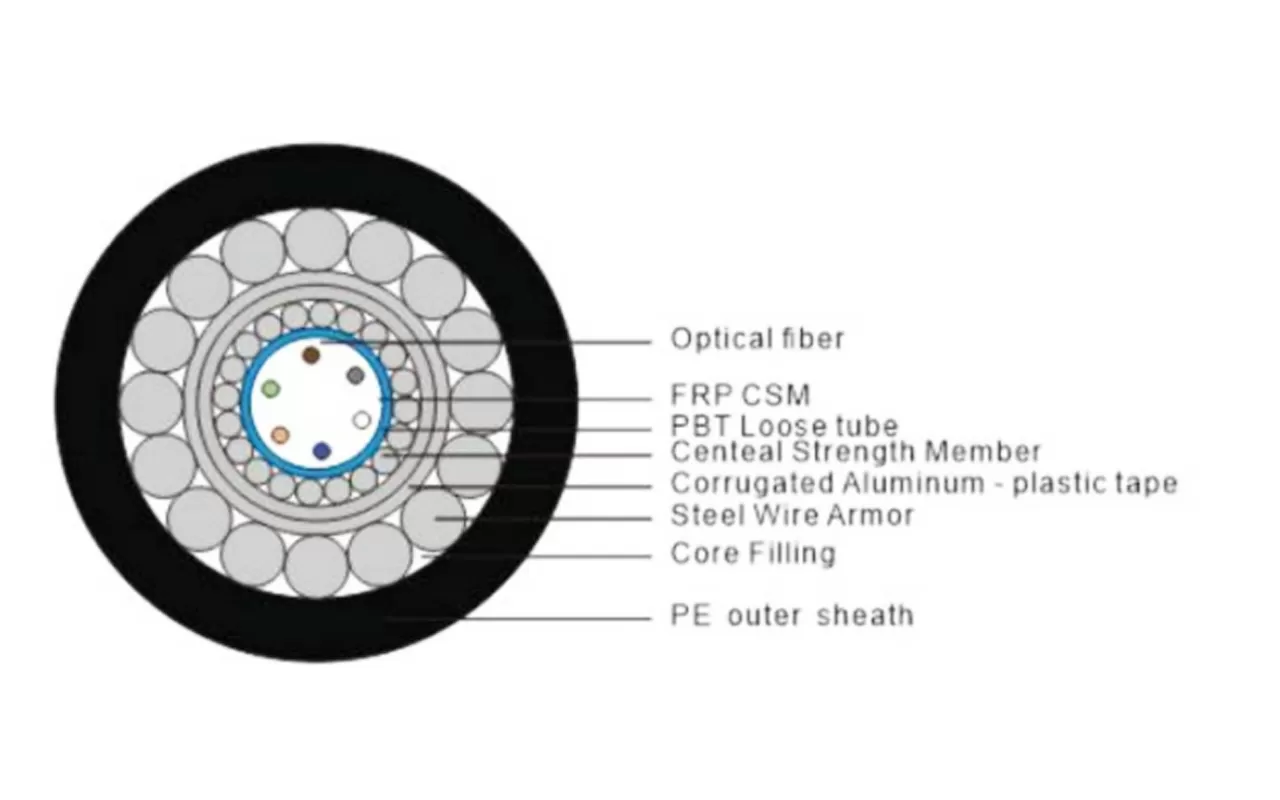

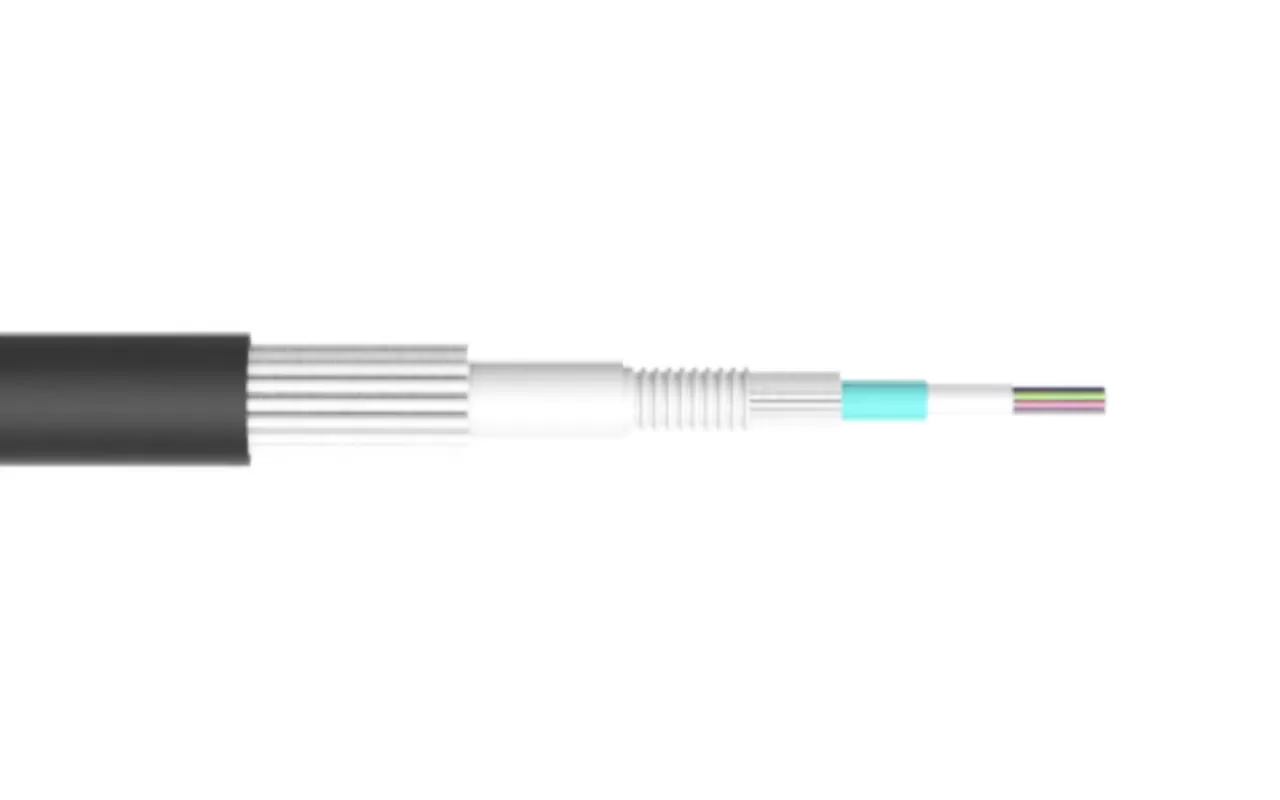

Покрашенные оптические волокна помещены в свободные трубки сделанные из высок-гидролиз-устойчивого материала высок-модуля, и свободные трубки заполнены с тиксотропной вод-преграждая тавотом. Слой точных круглых стальных проводов садится на мель вне свободных трубок для того чтобы сформировать компактную и круговую кабельную жилу, с зазорами в кабельной жиле заполненной с вод-преграждая заполнителями.
После продольно создавать программу-оболочку с пластмасс-покрытой алюминиевой лентой, прессован слой оболочки полиэтилена внутренней. Затем, после того, как он был бронирован одной тонкой круглой стальной проволокой, полиэтиленовая внешняя оболочка, наконец, выдавливается для формирования кабеля.
Волокно Тип | Амортизация (20 ℃) | Полоса пропускания | Числовой Диафрагма (NA) | Длина волны отсечки кабеля | ||||
@ 850 мм | @ 1300 мм | @ 1310 мм | @ 1550 мм | @ 1550 мм | @ 1300 мм | |||
G.652 | - | - | ≤ 0,36 дБ/км | ≤ 0,22 дБ/км | - | - | - | ≤ 1260 нм |
G.655 | - | - | - | ≤ 0,23 дБ/км | - | - | - | ≤ 1450 нм |
50/125 мкм | ≤ 3,0 дБ/км | ≤ 1,0 дБ/км | - | - | ≥ 500 МГц · км | ≥ 500 МГц · км | 0200 ± 0,015НА | - |
62,5/125 мкм | ≤ 3,3 дБ/км | ≤ 1,0 дБ/км | - | - | ≥ 200 МГц · км | ≥ 500 МГц · км | 0275 ± 0,015НС | - |
Оптический Кабель Модель (Увеличение на 2 волокна) | Количество волокон | Ссылка Оптический Вес кабеля (Кг/км) | Допустимые Натяжной Долгосрочные/краткосрочные- Срок (N) | Допустимые CrushForce (Долгосрочные/ В краткосрочной перспективе) (Н) | Радиус изгиба (Статический/динамический) (Мм) |
GYXTA33-2-12Xn | 12 | 448 | 4000/10000 | 3000/5000 | 12,5D/25D |
GYXTA33-14-24Xn | 24 | 478 | |||
GYXTA33-26-36Xn | 36 | 510 | |||
Хранение и рабочая температура: от-40 ℃ до 70 ℃. | |||||
Примечание: Размеры и эксплуатационные значения продукта можно отрегулировать согласно требованиям к клиента определенным. | |||||
Превосходные механические свойства и сопротивление температуры
Двухслойная одиночная тонкая круглая стальная проволочная броня повышает характеристики кабеля при растяжении
Свободный материал трубки отличает хорошим сопротивлением гидролиза и сильным боковым сопротивлением давления
Специальная смазка, заполненная в трубках, обеспечивает критическую защиту оптических волокон.
Алюминиевая лента с пластиковым покрытием для защиты от влаги
Маленький размер, легкий вес и удобство в укладке
