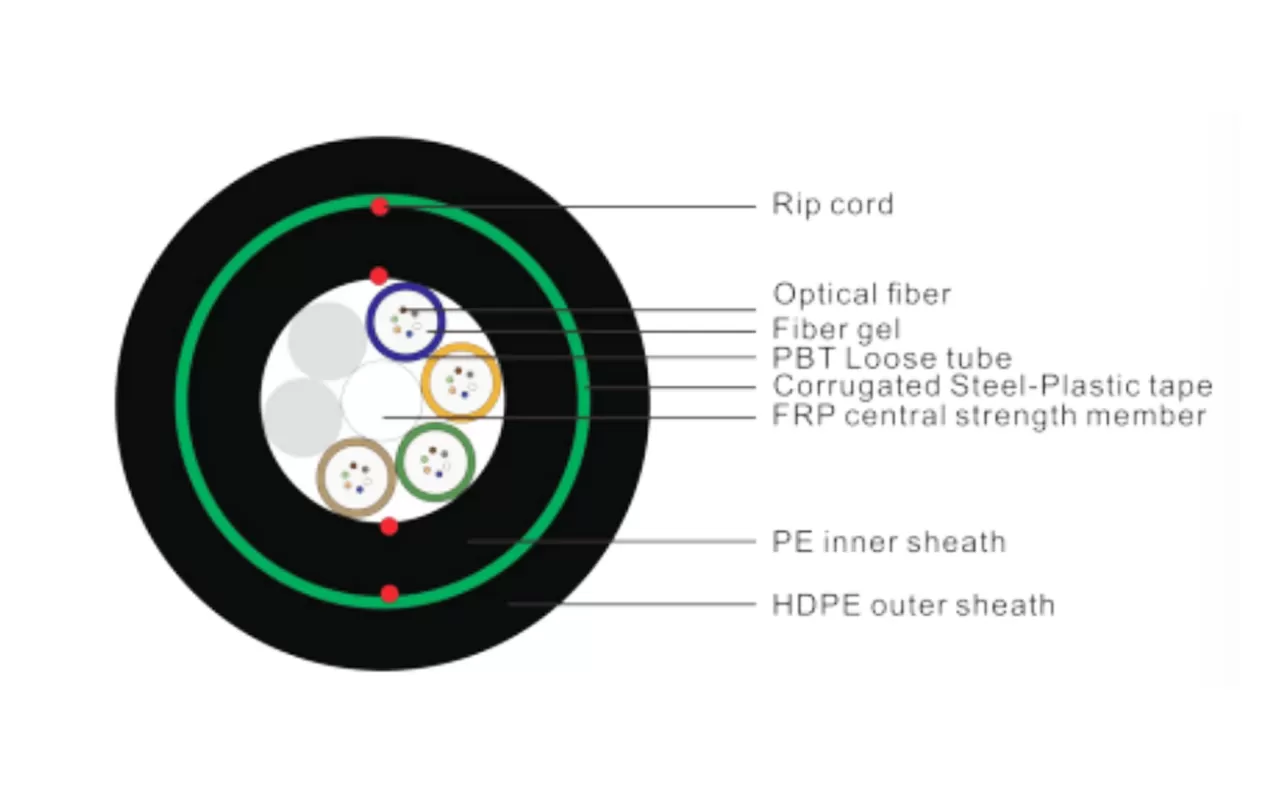

Цветные оптические волокна помещаются в свободные трубки, изготовленные из материалов с высоким модулем упругости, а свободные трубки заполняются тиксотропной волоконной пастой, блокирующей воду.
В центре сердечника кабеля член прочности металла. Свободные трубки (и веревочки заполнителя) садятся на мель вокруг центрального члена прочности для того чтобы сформировать круговое кабельное ядро. Зазоры в сердечнике кабеля и пространство между сердечником кабеля и алюминиевой лентой заполнены с затир кабеля вод-преграждая. После того, как алюминиевая лента с пластиковым покрытием будет продольно обернута, экструдируется полиэтиленовая оболочка.
Тип волокна | Амортизация (20 ℃) | Полоса пропускания | Числовая апертура (NA) | Длина волны отсечки кабеля | |||||
@ 850 мм | @ 1300 мм | @ 1310 мм | @ 1550 мм | @ 1550 мм | @ 1300 мм | ||||
G.652 | - | - | ≤ 0,36 дБ/км | ≤ 0,22 дБ/км | - | - | - | ≤ 1260 нм | |
G.655 | - | - | - | ≤ 0,23 дБ/км | - | - | - | ≤ 1450 нм | |
50/125 мкм | ≤ 3,0 дБ/км | ≤ 1,0 дБ/км | - | - | ≥ 500 МГц · км | ≥ 500 МГц · км | 0200 ± 0,015НА | - | |
62,5/125 мкм | ≤ 3,3 дБ/км | ≤ 1,0 дБ/км | - | - | ≥ 200 МГц · км | ≥ 500 МГц · км | 0275 ± 0,015НС | - | |
Модель оптического кабеля (увеличение на 2 волокна) | Количество волокон | Количество рукавов | Количество веревок заполнителя | Вес эталонного оптического кабеля (кг/км) | Допустимая сила растяжения (долгосрочная/краткосрочная) (Н) | Допустимая сила раздавливания (долгосрочная/краткосрочная) (Н) | Радиус изгиба (статический/динамический) (мм) |
GYTY53-24Xn | 24 | 4 | 1 | 160 | 1000/3000 | 1000/3000 | 12,5D/25D |
GYTY53-48Xn | 48 | 4 | 1 | 174 | |||
GYTY53-96Xn | 96 | 8 | 0 | 214 | |||
GYTY53-144Xn | 144 | 12 | 0 | 281 |
Примечание: Размеры и значения производительности продукта могут быть настроены в соответствии с требованиями заказчика.
-Сам свободный материал трубки обладает хорошей устойчивостью к гидролизу и высокой прочностью.
Трубка заполнена специальной смазкой, которая обеспечивает защиту оптического волокна от уплотнения ключа.
Оболочка ПЭ имеет превосходное сопротивление УЛЬТРАФИОЛЕТОВОГО излучения.
Одиночный член прочности стального провода центральный помогает с выравниванием и растяжимым сопротивлением оптического кабеля.
Он обладает отличными механическими свойствами и температурными характеристиками.
Двусторонняя гофрированная стальная лента (PSP) повышает влагостойкость кабеля, а гофрированная часть лучше сочетается с полиэтиленом, что делает конструкцию более прочной.
-Высококачественные водоблокирующие материалы предотвращают продольное просачивание воды из оптического кабеля.
