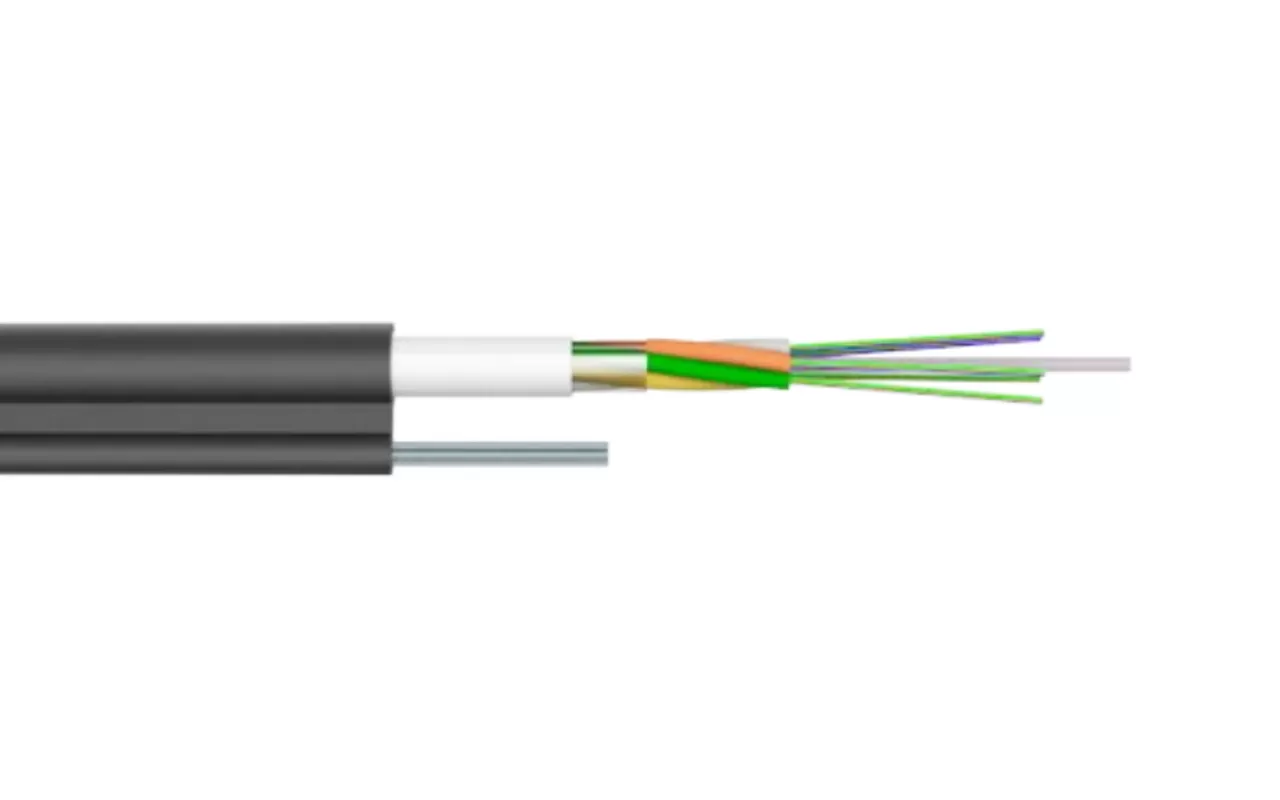

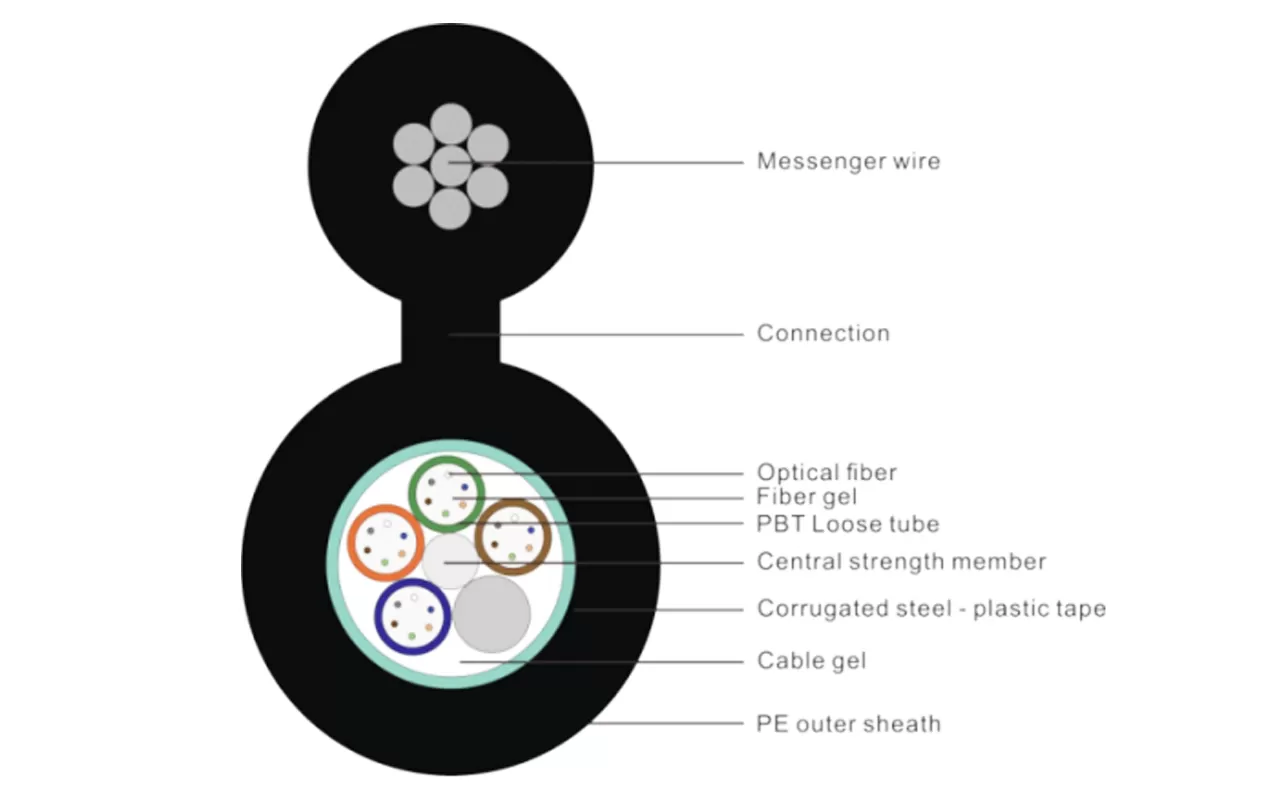

Цветные оптические волокна помещаются в свободные трубки, изготовленные из высокомодуля, устойчивого к гидролизу материала, а свободные трубки заполняются тиксотропной преграждая воду пастой. В центре ядра кабеля член прочности металла, вокруг которого свободные трубки (и веревочки заполнителя) садятся на мель для того чтобы сформировать компактное и круговое кабельное ядро. Сердечник кабеля продольно обернут слоем пластмасс-покрытой алюминиевой ленты, и после этого интегрирован с стренги стального провода в 8 форменную оболочку полиэтилена.
Волокно Тип | Амортизация (20 ℃) | Полоса пропускания | Числовой Диафрагма (NA) | Длина волны отсечки кабеля | ||||
@ 850 мм | @ 1300 мм | @ 1310 мм | @ 1550 мм | @ 1550 мм | @ 1300 мм | |||
G.652 | - | - | ≤ 0,36 дБ/км | ≤ 0,22 дБ/км | - | - | - | ≤ 1260 нм |
G.655 | - | - | - | ≤ 0,23 дБ/км | - | - | - | ≤ 1450 нм |
50/125 мкм | ≤ 3,0 дБ/км | ≤ 1,0 дБ/км | - | - | ≥ 500 МГц · км | ≥ 500 МГц · км | 0200 ± 0,015НА | - |
62,5/125 мкм | ≤ 3,3 дБ/км | ≤ 1,0 дБ/км | - | - | ≥ 200 МГц · км | ≥ 500 МГц · км | 0275 ± 0,015НС | - |
Оптический Кабель Модель (Увеличение на 2 волокна) | Количество волокон | Номер Из Рукава | Номер Наполнителя Веревки | Ссылка Оптический Вес кабеля (Кг/км) | Допустимые Сила растяжения Долгосрочные/краткосрочные- Срок (N) | Допустимые Сила раздавить (Долгосрочные/ В краткосрочной перспективе) (Н) | Радиус изгиба (Статический/динамический) (Мм) |
GYTC8A-24Xn | 24 | 4 | 1 | 158 | 300/1000 | 10Д/20Д | |
GYTC8A-48Xn | 48 | 4 | 1 | 172 | |||
Хранение и рабочая температура: от-40 ℃ до 70 ℃. | |||||||
Примечание: Размеры и эксплуатационные значения продукта можно отрегулировать согласно требованиям к клиента определенным. | |||||||
Он обладает отличными механическими свойствами и температурными характеристиками.
Стальные стренги используемые как само-поддерживая элементы встречают прочность на растяжение необходима для воздушных оптических кабелей, облегчая само-поддерживая воздушную установку и уменьшая цены установки.
Свободный материал трубки имеет хорошее сопротивление гидролиза и превосходное боковое сопротивление давления.
Трубка заполнена специальной смазкой, обеспечивающей критическую защиту оптических волокон.
Двусторонняя покрытая стальная лента увеличивает сопротивление влаги кабеля.
