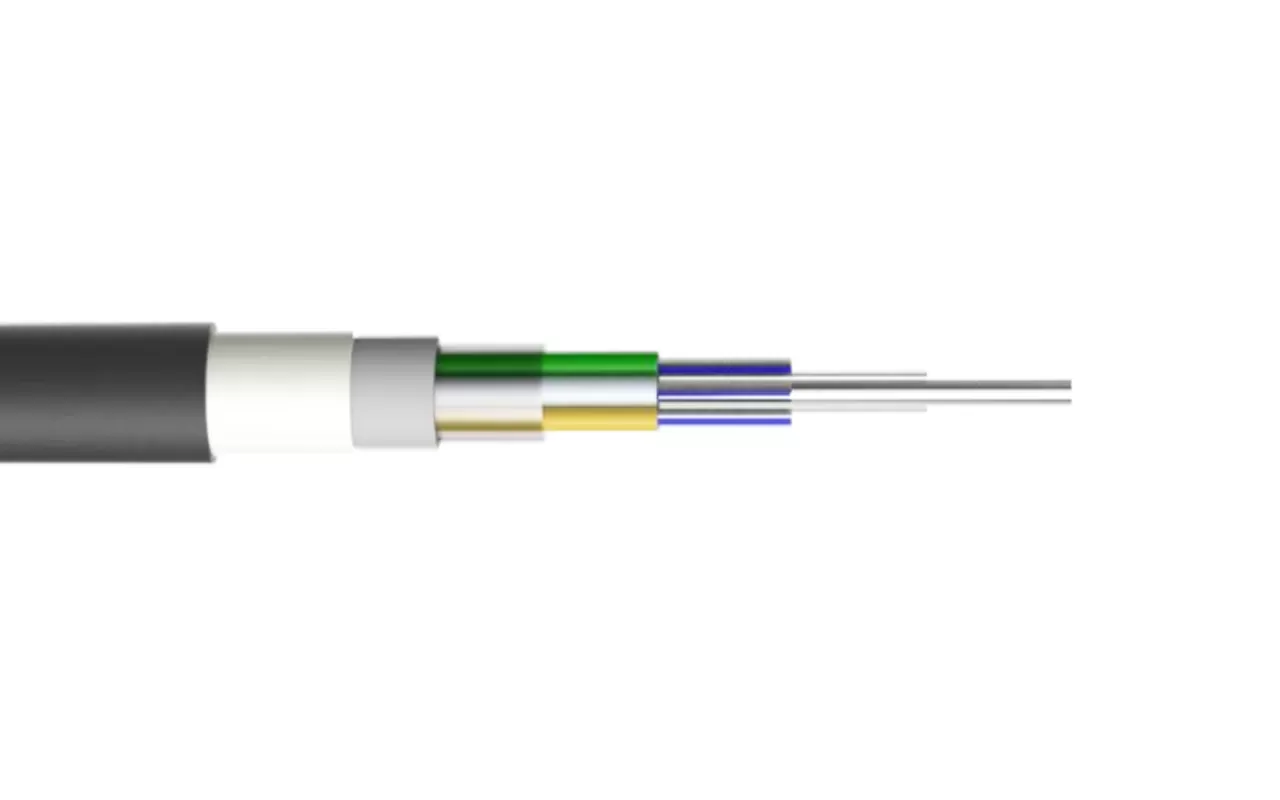

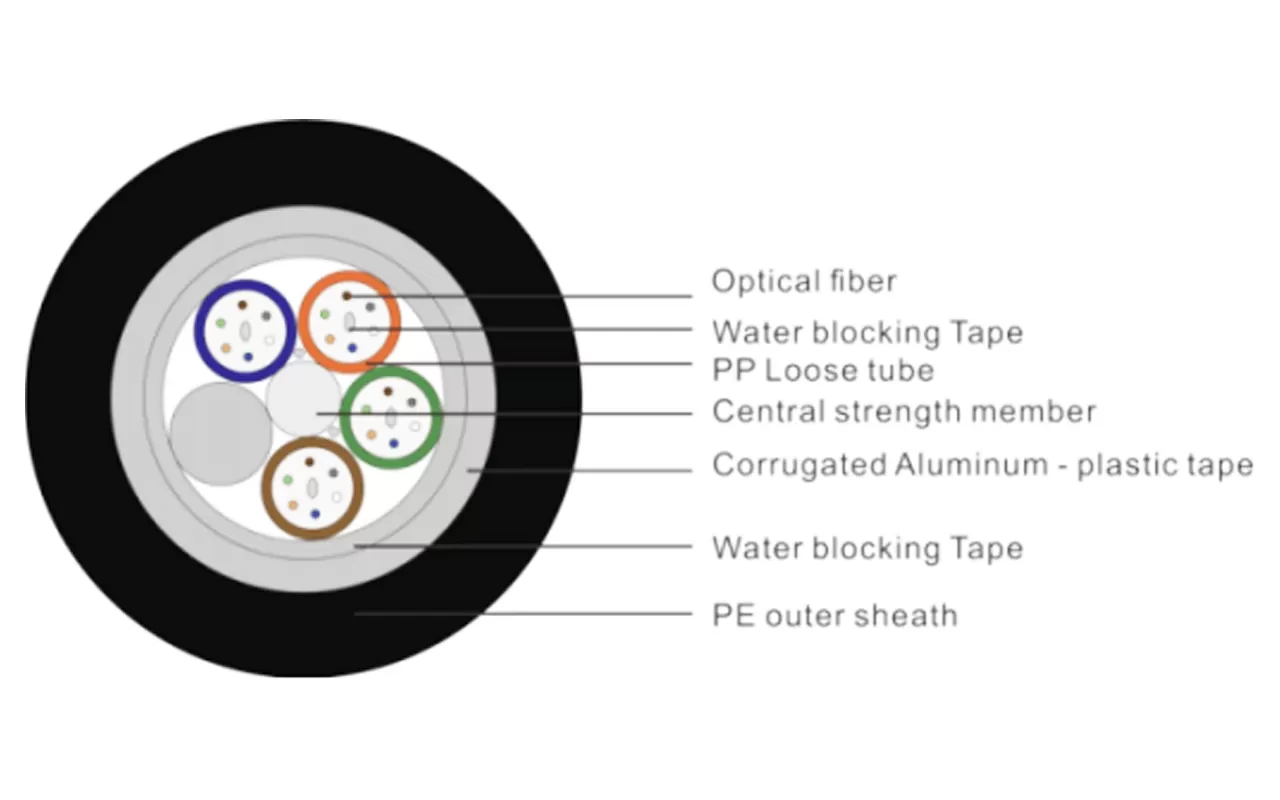

Цветные оптические волокна помещаются в свободные трубки, изготовленные из высокомодуля, устойчивого к гидролизу материала, а свободные трубки заполняются тиксотропной преграждая воду пастой. В центре сердечника кабеля неметаллический член (FRP) прочности, вокруг которого свободные трубки (и веревочки заполнителя) садятся на мель для того чтобы сформировать компактное и круговое кабельное ядро. И свободные трубки и член прочности в оболочке с вод-преграждая пряжами. Ввод-преграждая лента продольно в оболочке вокруг кабельной сердцевины, следовать продольно в оболочке пластмасс-покрытая алюминиевая лента, и в конце концов оболочка полиэтилена прессована для того чтобы сформировать кабель.
Волокно Тип | Амортизация (20 ℃) | Полоса пропускания | Числовой Диафрагма (NA) | Длина волны отсечки кабеля | ||||
@ 850 мм | @ 1300 мм | @ 1310 мм | @ 1550 мм | @ 1550 мм | @ 1300 мм | |||
G.652 | - | - | ≤ 0,36 дБ/км | ≤ 0,22 дБ/км | - | - | - | ≤ 1260 нм |
G.655 | - | - | - | ≤ 0,23 дБ/км | - | - | - | ≤ 1450 нм |
50/125 мкм | ≤ 3,3 дБ/км | ≤ 1,2 дБ/км | - | - | ≥ 500 МГц · км | ≥ 500 МГц · км | 0200 ± 0,015НА | - |
62,5/125 мкм | ≤ 3,5 дБ/км | ≤ 1,2 дБ/км | - | - | ≥ 200 МГц · км | ≥ 500 МГц · км | 0275 ± 0,015НС | - |
Оптический Кабель Модель (Увеличение на 2 волокна) | Количество волокон | Номер Из Рукава | Номер Наполнителя Веревки | Ссылка Оптический Вес кабеля (Кг/км) | Допустимые Сила растяжения Долгосрочные/краткосрочные- Срок (N) | Допустимые Сила раздавить (Долгосрочные/ В краткосрочной перспективе) (Н) | Радиус изгиба (Статический/динамический) (Мм) |
DCFA-24Xn | 24 | 4 | 2 | 96 | 400/1000 | 300/1000 | 10Д/20Д |
Хранение и рабочая температура: от-40 ℃ до 70 ℃. | |||||||
Примечание: Размеры и эксплуатационные значения продукта можно отрегулировать согласно требованиям к клиента определенным. | |||||||
Он обладает хорошими механическими свойствами и температурными характеристиками.
Свободный материал трубки отличает хорошим сопротивлением гидролиза и превосходным боковым сопротивлением давления.
Особенные воды-преграждая пряжи помещены внутри свободных трубок для того чтобы обеспечить критическую защиту для оптических волокон.
Компактная конструкция кабеля эффективно предотвращает втягивание трубки.
Влагозащитный барьер из алюминиевой ленты с пластиковым покрытием.
Оболочка ПЭ имеет превосходное сопротивление УЛЬТРАФИОЛЕТОВОГО излучения.
