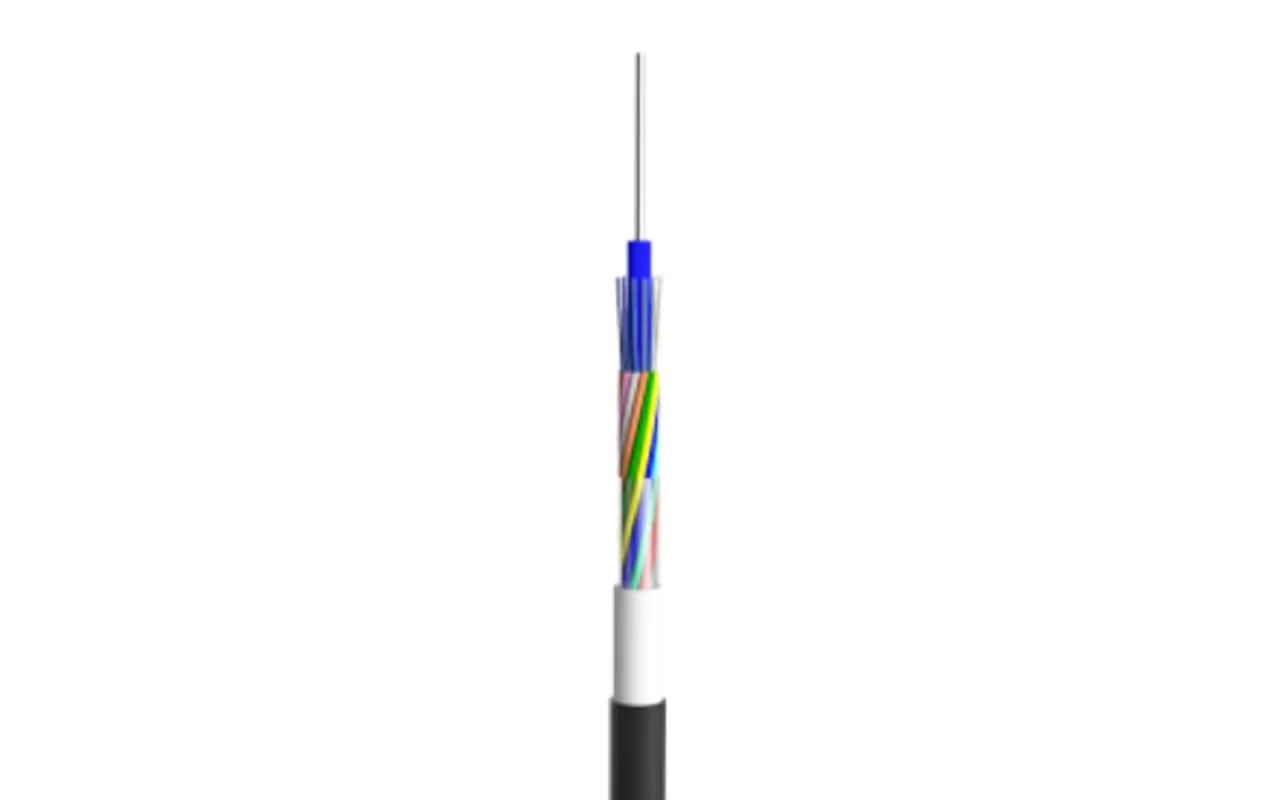

Цветные оптические волокна помещаются в свободные трубки, изготовленные из материалов с высоким модулем упругости, а свободные трубки заполняются тиксотропной волоконной пастой, блокирующей воду.

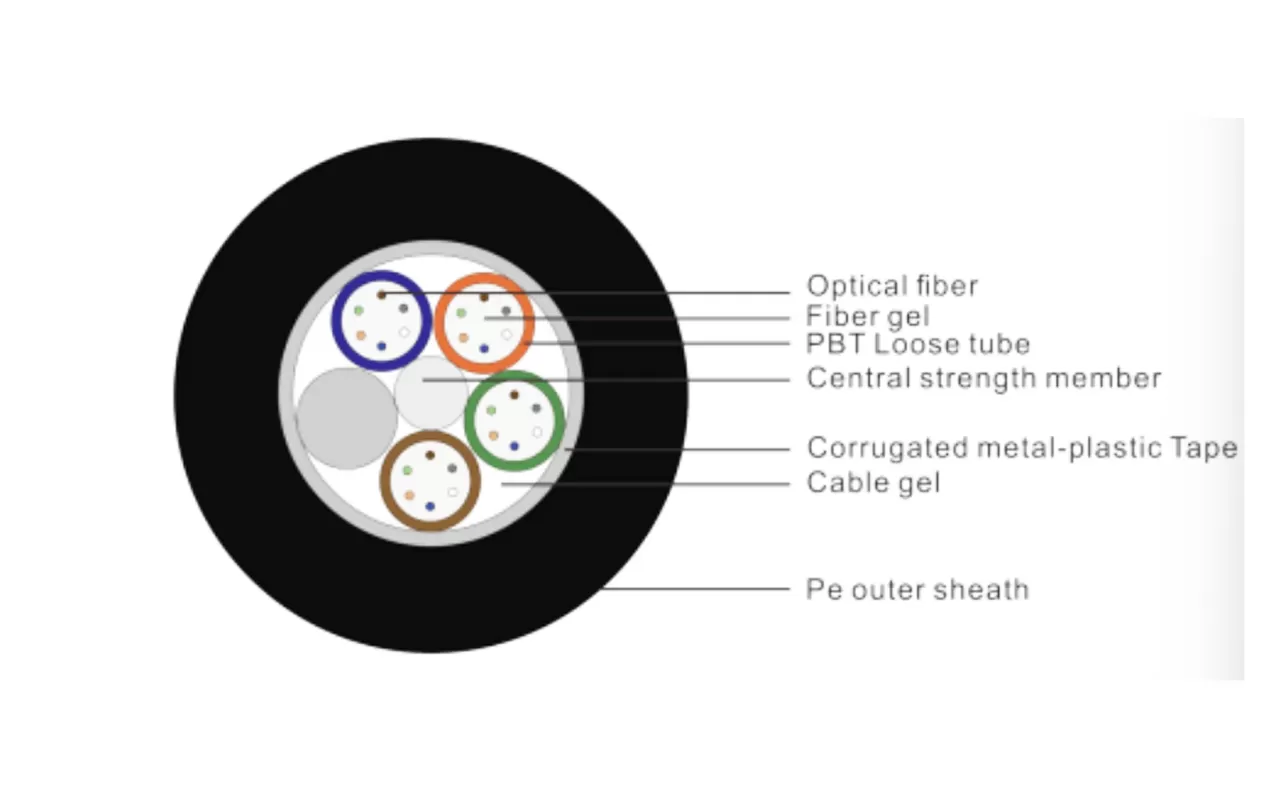

В центре сердечника кабеля находится пластик (FRP), армированный стекловолокном. Свободные трубки (и веревочки заполнителя) садятся на мель вокруг центрального члена прочности для того чтобы сформировать круговую кабельную жила, и зазоры в кабельной жила заполнены с вод-преграждая затир кабеля. После того как пластмасс-покрытая алюминиевая лента продольно обернута, оболочка полиэтилена прессована для того чтобы сформировать кабель.
Тип волокна | Амортизация (20 ℃) | Полоса пропускания | Числовая апертура (NA) | Длина волны отсечки кабеля | |||||
@ 850 мм | @ 1300 мм | @ 1310 мм | @ 1550 мм | @ 1550 мм | @ 1300 мм | ||||
G.652 | - | - | ≤ 0,36 дБ/км | ≤ 0,22 дБ/км | - | - | - | ≤ 1260 нм | |
G.655 | - | - | - | ≤ 0,23 дБ/км | - | - | - | ≤ 1450 нм | |
50/125 мкм | ≤ 3,3 дБ/км | ≤ 1,2 дБ/км | - | - | ≥ 500 МГц · км | ≥ 500 МГц · км | 0200 ± 0,015НА | - | |
62,5/125 мкм | ≤ 3,5 дБ/км | ≤ 1,2 дБ/км | - | - | ≥ 200 МГц · км | ≥ 500 МГц · км | 0275 ± 0,015НС | - | |
Модель оптического кабеля (увеличение на 2 волокна) | Количество волокон | Количество рукавов | Количество веревок заполнителя | Вес эталонного оптического кабеля (кг/км) | Допустимая сила растяжения (долгосрочная/краткосрочная) (Н) | Допустимая сила раздавливания (долгосрочная/краткосрочная) (Н) | Радиус изгиба (статический/динамический) (мм) |
GYFTA-24Xn | 24 | 4 | 2 | 99 | 400/1000 | 300/1000 | 10Д/20Д |
GYFTA-24Xn | 24 | 4 | 3 | 111 | 600/1500 | ||
GYFTA-48Xn | 48 | 4 | 2 | 122 | |||
GYFTA-24Xn | 24 | 4 | 4 | 127 | 1000/3000 | ||
GYFTA-48Xn | 48 | 8 | 0 | 127 | |||
GYFTA-96Xn | 96 | 8 | 0 | 136 | |||
GYFTA-144Xn | 144 | 12 | 0 | 195 |
Температура хранения и эксплуатации: от-40 ° C до 70 ° C.
Примечание: Размеры и значения производительности продукта могут быть настроены в соответствии с требованиями заказчика.
-Сам свободный материал трубки обладает хорошей устойчивостью к гидролизу и высокой прочностью.
Он обладает отличными механическими свойствами и температурными характеристиками.
Трубка заполнена специальной смазкой, которая обеспечивает защиту оптического волокна от уплотнения ключа.
Оболочка ПЭ имеет превосходное сопротивление УЛЬТРАФИОЛЕТОВОГО излучения.
Одиночный неметаллический центральный член прочности с пластмасс-покрытым слоем алюминиевой ленты влагостойким.
