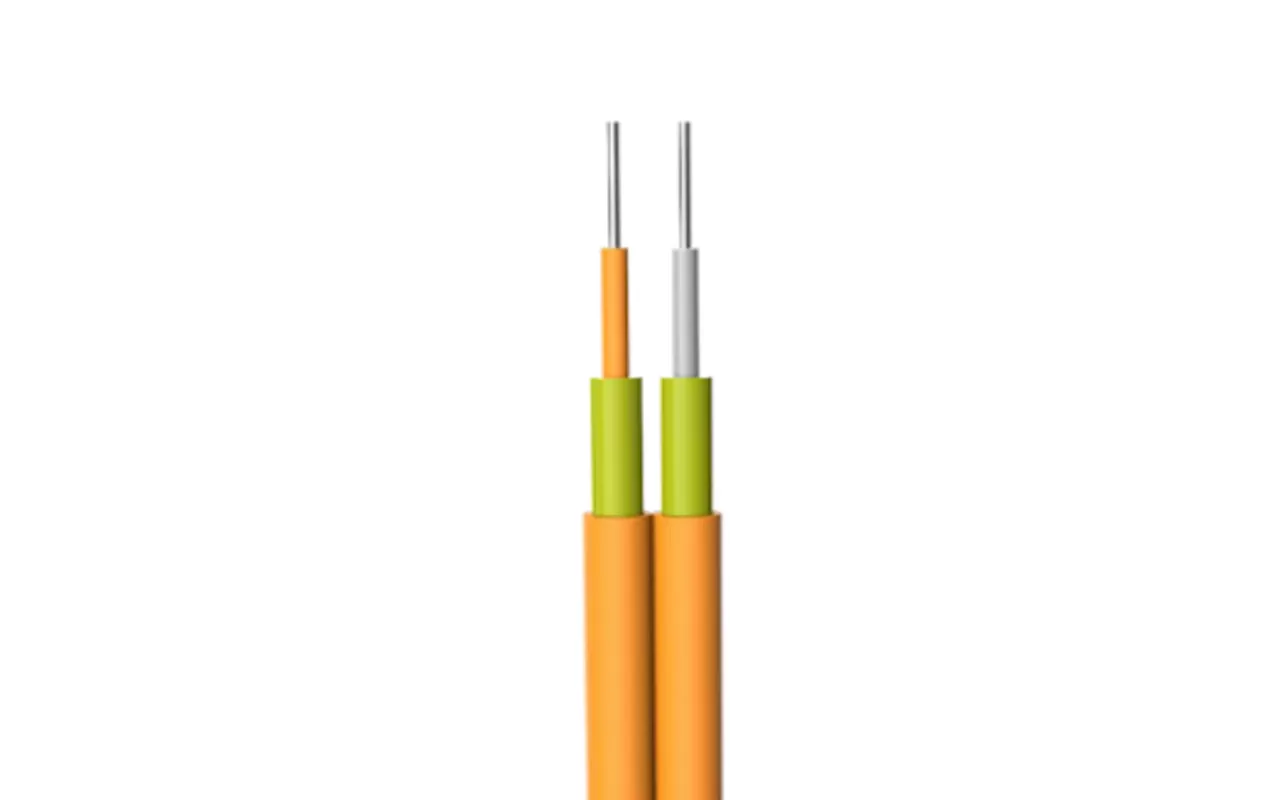

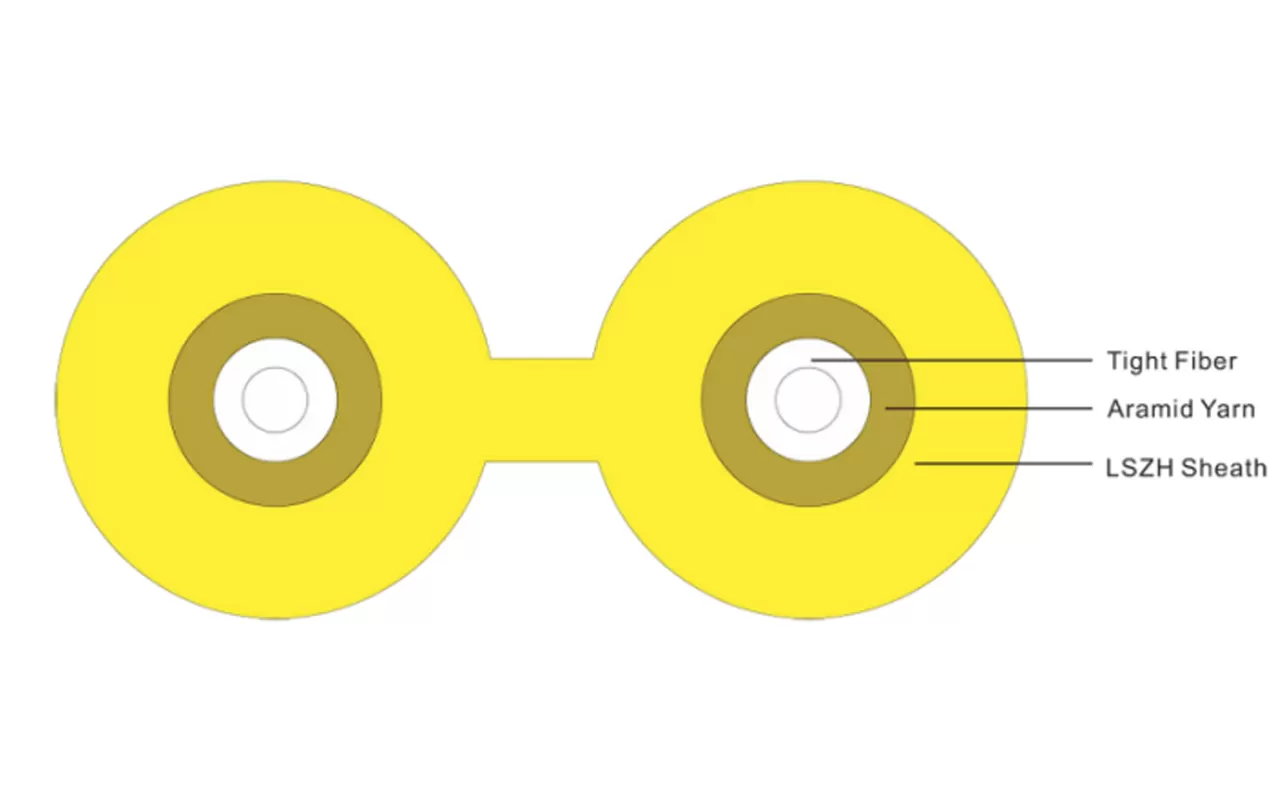

Диаграмма 8 оптический кабель 2 ядр использует 900μм или 600μм плотн-амортизированные стекловолокна как оптически блок передачи, покрытый с пряжей арамид как член прочности, и прессованный с диаграммой 8 оболочкой поливинилового хлорида (ПВК) на самом оутермост слое. Оболочки сделанные низкого дыма нул материалов галоида (LSZH) можно также обеспечить согласно требованиям клиента.
Модель кабеля | Диаметр опорного кабеля (мм) | Вес эталонного кабеля (кг/км) | Плотно-амортизированный диаметр волокна (μм) | Допустимая сила растяжения Долгосрочная/Краткосрочная (Н) | Допустимая сила раздавливания-долгосрочная/краткосрочная (N) | Радиус изгиба Статический/динамический (мм) | |
ПВХ оболочка | Оболочка LSZH | ||||||
SXC-1.6 | 1,6 ± 0,2 | 2,4 | 2,6 | 600 ± 50 | 40/80 | 100/500 | 60/30 |
SXC-1.9 | 1,9 ± 0,2 | 3,5 | 4,5 | 900 ± 50 | 60/100 | 100/500 | 60/30 |
SXC-2.8 | 2,8 ± 0,2 | 6,0 | 7,5 | 900 ± 50 | 60/100 | 100/500 | 60/30 |
Тип оптического волокна | Затухание | Перенаполненная полоса пропускания запуска | Эффективная модальная полоса пропускания | Длина соединения Ethernet 10G | Минимальный радиус изгиба | |||
Условия | 1310/1550нм Типичное значение Максимальное значение | 1310/1550нм Типичное значение Максимальное значение | 850/1300 нм | 850 нм | 850 нм | / | ||
ДБ/км | ДБ/км | ДБ/км | ДБ/км | МГц. км | МГц. км | М | Мм | |
G652D | ДБ/км | ДБ/км | --- | --- | --- | --- | --- | 16 |
G657A1 | G652D | 0,5/0,4 | --- | --- | --- | --- | --- | 10 |
G657A2 | G657A1 | 0,5/0,4 | --- | --- | --- | --- | --- | 7,5 |
50/125 | 0,36/0,22 | 0,5/0,4 | 3,0/1,0 | 3,5/1,5 | ≥ 500/500 | --- | --- | 30 |
62,5/125 | 50/125 | --- | 3,0/1,0 | 3,5/1,5 | ≥ 200/500 | --- | --- | 30 |
ОМ3 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 30 |
ОМ4 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 30 |
BI-OM3 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 1500/500 | ≥ 2000 | ≤ 300 | 7,5 |
BI-OM4 | --- | --- | 3,0/1,0 | 3,5/1,5 | ≥ 3500/500 | ≥ 4700 | ≤ 550 | 7,5 |
Транспортировка/хранение/рабочая температура: -20 ° C ~ 60 ° C, температура установки: -5 ° C ~ 50 ° C. | ||||||||
Примечание: Размеры и эксплуатационные значения продукта можно отрегулировать согласно требованиям к клиента определенным. | ||||||||
Использует плотно буферизованный оптический волокно для легкой зачистки;
Плотно буферизованный оптическое волокно имеет хорошую огнестойкость;
Члены прочности Арамид одарить оптический кабель с превосходным растяжимым представлением;
Материал наружной оболочки обладает такими преимуществами, как коррозионная стойкость, водостойкость, огнестойкость и защита окружающей среды;
Структуру Фигур-8 легко раздевать и использовать в ветках.
Двухшпиндельные прыгуны или отрезки провода соединения стекловолокна активные
Кабельная разводка на уровне стояка и принудительной вентиляции в помещении
Взаимосвязь приборов и оборудования связи
