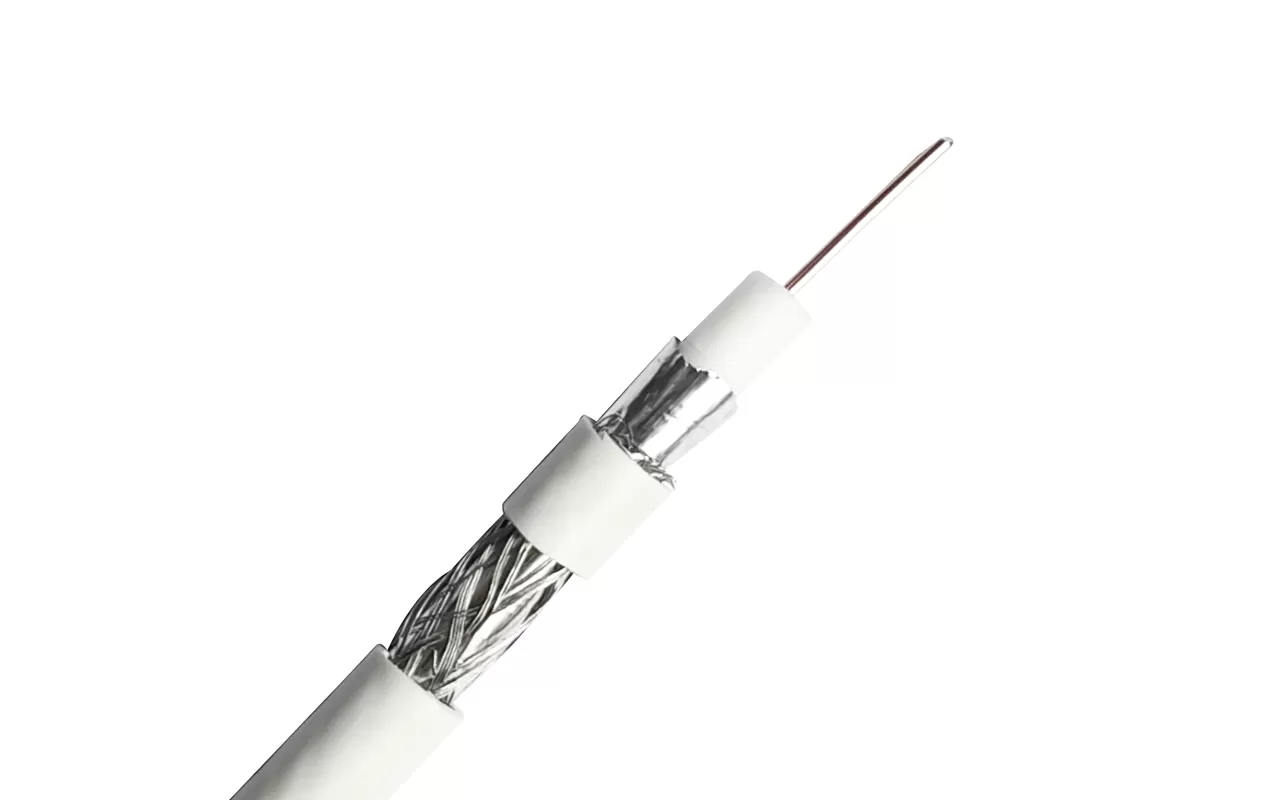

17 ВАТС | 19 ВАТС | 21VATC | ||
Проводник | МАТЕРИАЛ | БК | БК/CCS | БК/CCS |
Ном. Диаметр | 17AWG | 17AWG | 17AWG | |
Диэлектрик | МАТЕРИАЛ | Пена ПЭ | Пена ПЭ | Пена ПЭ |
Ном. Диаметр | 4,85 мм | 4,70 мм | 5,50 ± 0,10 мм | |
Щит | МАТЕРИАЛ | Фольга АЛ + заплетение АЛ | Фольга АЛ + Брайди нг АЛ + фольга АЛ | |
ПОКРЫТИЕ | 35%-90% | 35%-90% | 35%-90% | |
Куртка | МАТЕРИАЛ | ПВХ/ПЭ | ПВХ/ПЭ | ПВХ/ПЭ |
Ном. Толстый | 0,80 мм | 0,80 мм | 0,8 мм | |
Ном. Диаметр | 6,8 мм | 6,7 мм | 6,8 мм | |
Номинальное сопротивление (Ом) | 75 ± 3 | 75 ± 3 | 75 ± 3 | ||||
Номинальная скорость распространения (%) | 83 | 85 | 85 | ||||
Номинальная емкость (пф/м) | 52 | 52 | 52 | ||||
Испытание искры (VAC) | 3000 | 3000 | 3000 | ||||
SRL (дБ) | 20 | 20 | 20 | ||||
Затухание [68 ℉(20 ℃)] | Частота (МГц) | Максимум (дБ/100 футов) | Максимум (дБ/100 м) | ||||
5 | 0,48 | 0,58 | 0,58 | 1,6 | 1,9 | 1,90 | |
50 | 1,4 | 1,80 | 1,80 | 4,6 | 4,80 | 4,80 | |
100 | 1,98 | 1,98 | 1,98 | 6,5 | 6,50 | 6,50 | |
200 | 2,9 | 2,90 | 2,90 | 9,5 | 9,50 | 9,50 | |
400 | 3,66 | 3,97 | 3,97 | 12 | 13 | 13 | |
800 | 5,34 | 5,80 | 5,80 | 17,5 | 19 | 19 | |
950 | 5,86 | 6,31 | 6,31 | 19,2 | 20,7 | 20,7 | |
1000 | 6,13 | 6,56 | 6,56 | 20,1 | 21,5 | 21,5 | |
