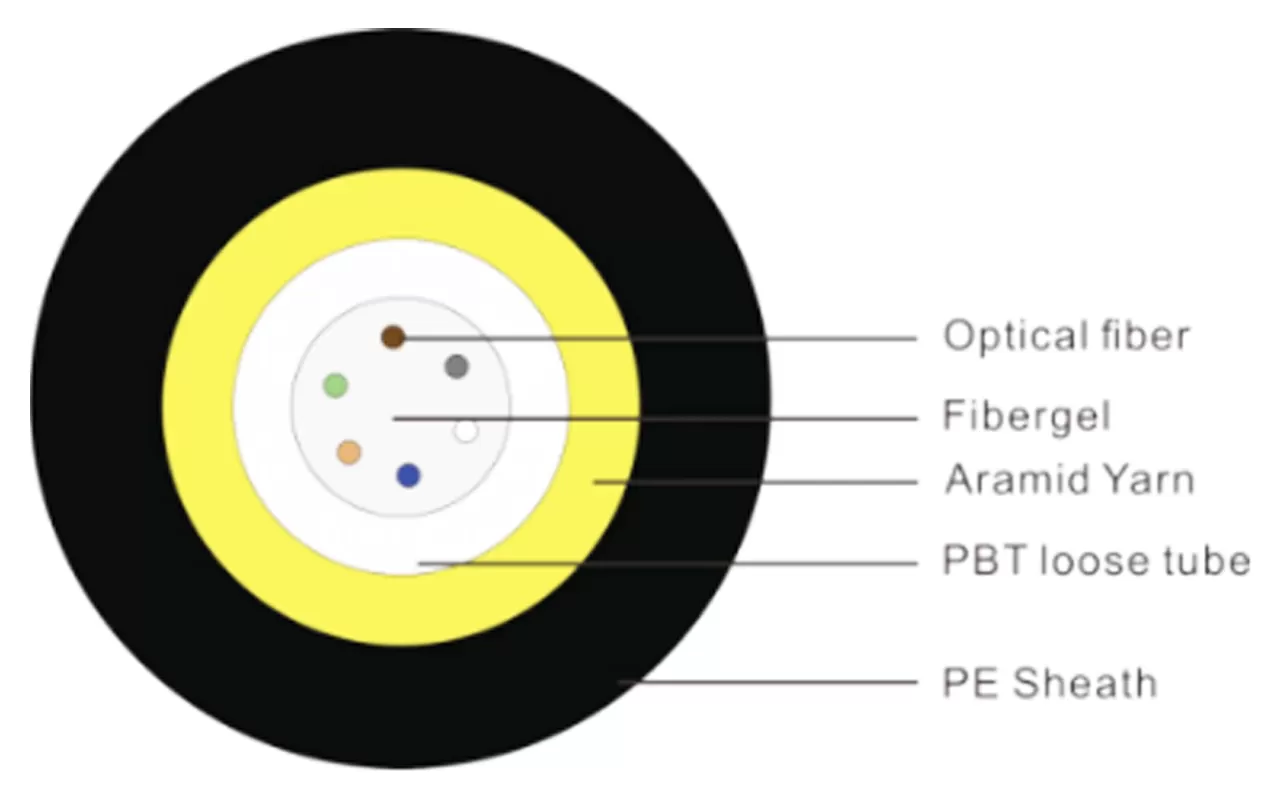

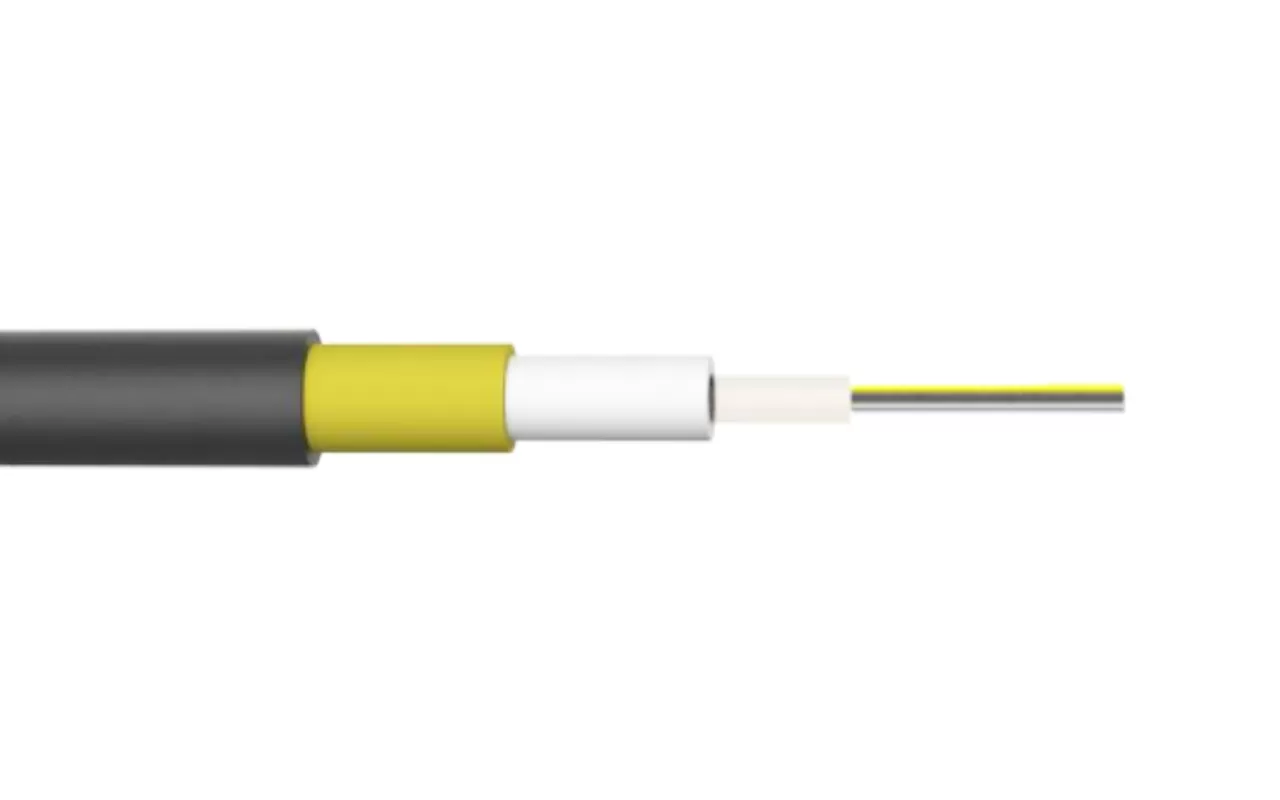

Цветные оптические волокна помещаются в свободные трубки, изготовленные из высокомодульных материалов, устойчивых к гидролизу, а свободные трубки заполняются нетоксичными и безвредными водонепроницаемыми соединениями. В центре сердечника кабеля неметаллический член прочности (FRP). Свободные трубки (или веревочки заполнителя) садятся на мель вокруг центрального члена прочности для того чтобы сформировать компактное круговое ядр кабеля. Аранжированы Вод-преграждая пряжи вне члена прочности, и после этого черная или покрашенная оболочка полиэтилена высокой плотности прессована для того чтобы сформировать кабель.
Волокно Тип | Амортизация (20 ℃) | Полоса пропускания | Числовой Диафрагма (NA) | Длина волны отсечки кабеля | ||||
@ 850 мм | @ 1300 мм | @ 1310 мм | @ 1550 мм | @ 1550 мм | @ 1300 мм | |||
G.652 | - | - | ≤ 0,36 дБ/км | ≤ 0,22 дБ/км | - | - | - | ≤ 1260 нм |
G.655 | - | - | - | ≤ 0,23 дБ/км | - | - | - | ≤ 1450 нм |
50/125 мкм | ≤ 3,3 дБ/км | ≤ 1,2 дБ/км | - | - | ≥ 500 МГц · км | ≥ 500 МГц · км | 0200 ± 0,015НА | - |
62,5/125 мкм | ≤ 3,5 дБ/км | ≤ 1,2 дБ/км | - | - | ≥ 200 МГц · км | ≥ 500 МГц · км | 0275 ± 0,015НС | - |
Оптический Кабель Модель (Увеличение на 2 волокна) | Количество волокон | Номер Из Свободные трубы | Номер Наполнителя Веревки | Кабель Диаметр | Ссылка Оптический Вес кабеля (Кг/км) | Допустимые Тензилфорс Долгосрочные/краткосрочные- Срок (N) | Допустимые CrushForce (Долгосрочные/ В краткосрочной перспективе) (Н) | Радиус изгиба (Статический/динамический) (Мм) |
GCYFTY-96Xn | 96 | 8 | 0 | 6,4 | 31 | 250/800 | 150/450 | 10Д/20Д |
GCYFTY-144Xn | 144 | 12 | 0 | 8,3 | 49 | 250/800 | 150/450 | 10Д/20Д |
Хранение и рабочая температура: от-30 ℃ до 70 ℃. | ||||||||
Примечание: Размеры и значения производительности продукта могут быть скорректированы в соответствии с требованиями заказчика. | ||||||||
Приняты неметаллические члены прочности, отличающ небольшим наружным диаметром, легковесом, умеренными твердостью и размягченностью, и наружная оболочка имеет очень низкий коэффициент трением, включающ более длинное воздушное-дунутое расстояние.
Свободная трубка заполнена с особенной тавотом, которая обеспечивает предохранение от буфера для стекловолокон и достигает водоустойчивого представления кабеля.
Компактная конструкция кабеля эффективно предотвращает втягивание трубки.
