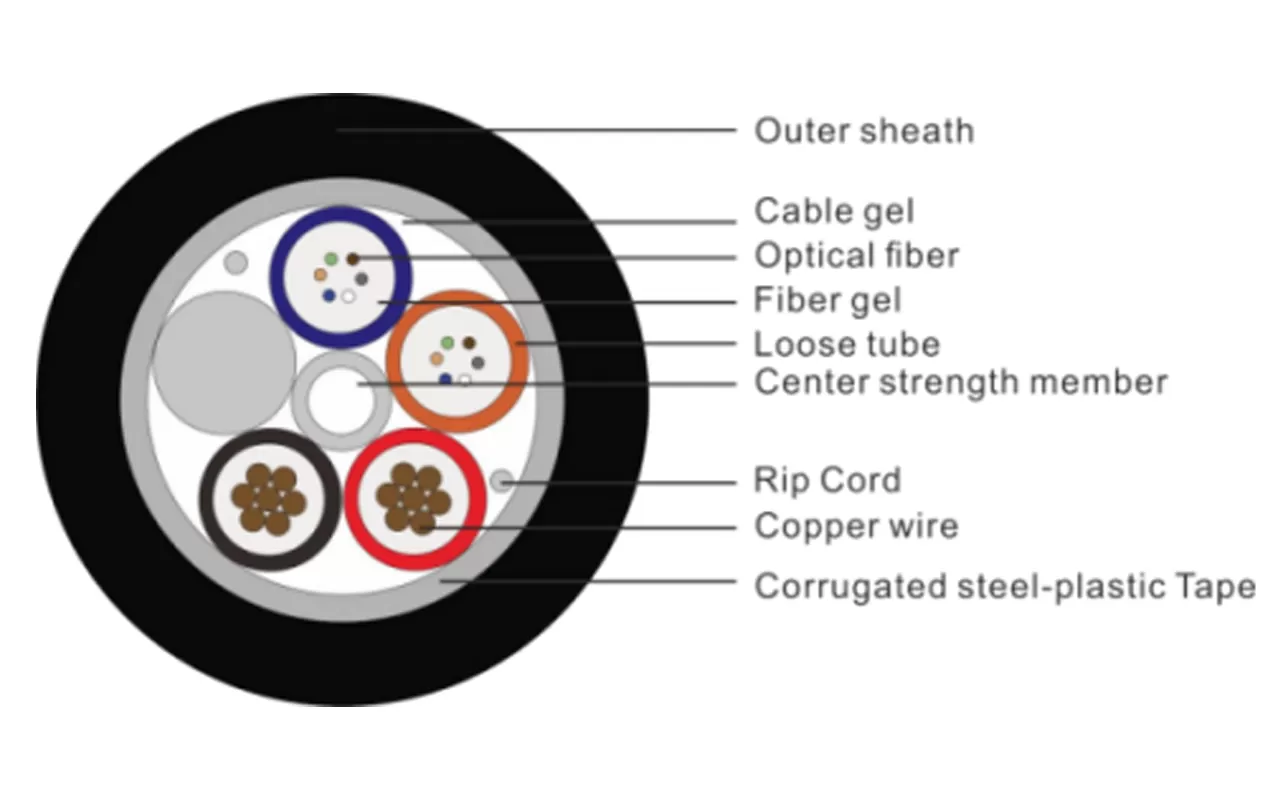

Цветные оптические волокна помещаются в свободные трубки, изготовленные из высокомодульных, устойчивых к гидролизу материалов, которые заполнены тиксотропной пастой, блокирующей воду. Слой точных круглых стальных проводов садится на мель вокруг свободных трубок для того чтобы сформировать компактное, круговое кабельное ядро, с вод-преграждая заполнителями упакованными в зазоры внутри ядр. После продольного создания программы-оболочки с пластмасс-покрытой алюминиевой лентой, оболочка полиэтилена внутренняя прессована. Затем, после того, как он был бронирован одной тонкой круглой стальной проволокой, полиэтиленовая внешняя оболочка, наконец, выдавливается, чтобы завершить кабель.
Оптический Кабель Модель (Увеличение на 2 волокна) | Ссылка Внешний диаметр (Мм) | Ссылка Вес (Кг/км) | Допустимые Сила растяжения Долгосрочные/краткосрочные- Срок (N) | Допустимые Сила дробления (Долгосрочные/ В краткосрочной перспективе) (Н) | Справочная структура |
GDTS-02-24Xn 2X1, 5 | 11,6 | 157 | 600/1500 | 300/1000 | Тип I |
GDTS-02-24Xn 2X2, 5 | 12,5 | 190 | 600/1500 | 300/1000 | Тип II |
GDTS-02-24Xn 2X4, 0 | 13,6 | 241 | 600/1500 | 300/1000 | Тип II |
GDTS-02-24Xn 2X5.0 | 15,0 | 282 | 600/1500 | 300/1000 | Тип III |
GDTS-02-24Xn 2X6, 0 | 15,7 | 300 | 600/1500 | 300/1000 | Тип III |
GDTS-02-24Xn 2X8, 0 | 16,9 | 383 | 600/1500 | 300/1000 | Тип III |
Примечание: Xn представляет тип оптического волокна. 2X1.5/2X2.5/2X4.0/2X6.0/2X8.0 указывает количество и спецификацию проводников. Оптоэлектронные гибридные кабели с различными характеристиками и количеством проводников могут быть изготовлены в соответствии с требованиями пользователя. Оптоэлектронные композитные кабели с различным количеством сердечников из оптического волокна могут быть изготовлены в соответствии с запросами клиентов. | |||||
Площадь поперечного сечения проводника (мм2) | Максимальное сопротивление постоянного тока одного проводника (20 ℃)(MΩ km) | Сопротивление изоляции (20 ℃)(МΩ км) | Прочность выдерживаемого напряжения изоляции КВ, постоянный ток 1 минута | ||
Между каждым изолированным проводником и другими металлами, подключенными внутри кабеля | Между проводами | Между проволокой и металлической бронированной лентой | Между проволокой и стальным проводом | ||
1,5 | 13,3 | ≥ 10000 | 5 | 5 | 3 |
2,5 | 7,98 | ||||
4,0 | 4,95 | ||||
5,0 | 3,88 | ||||
6,0 | 3,30 | ||||
8,0 | 2,47 | ||||
Примечание: Уместные характеристики проводников фидера соответствуют GB/T 3956-2008. Электрическое представление фидеров соотвествует ГБ/Т 5023,3-2007. Примечание: Размеры и значения производительности продукта могут быть настроены в соответствии с требованиями заказчика. | |||||
Обладает отличными механическими свойствами и термостойкостью
Двухслойная одинарная тонкая круглая стальная проволочная броня повышает прочность кабеля на разрыв.
Свободный материал трубки отличает главным сопротивлением гидролиза и сильным боковым сопротивлением давления
Специальная смазка, заполненная в трубках, обеспечивает критическую защиту оптических волокон.
Алюминиевая лента с пластиковым покрытием служит влагостойким слоем.
Компактный размер, легкий вес и простота установки
