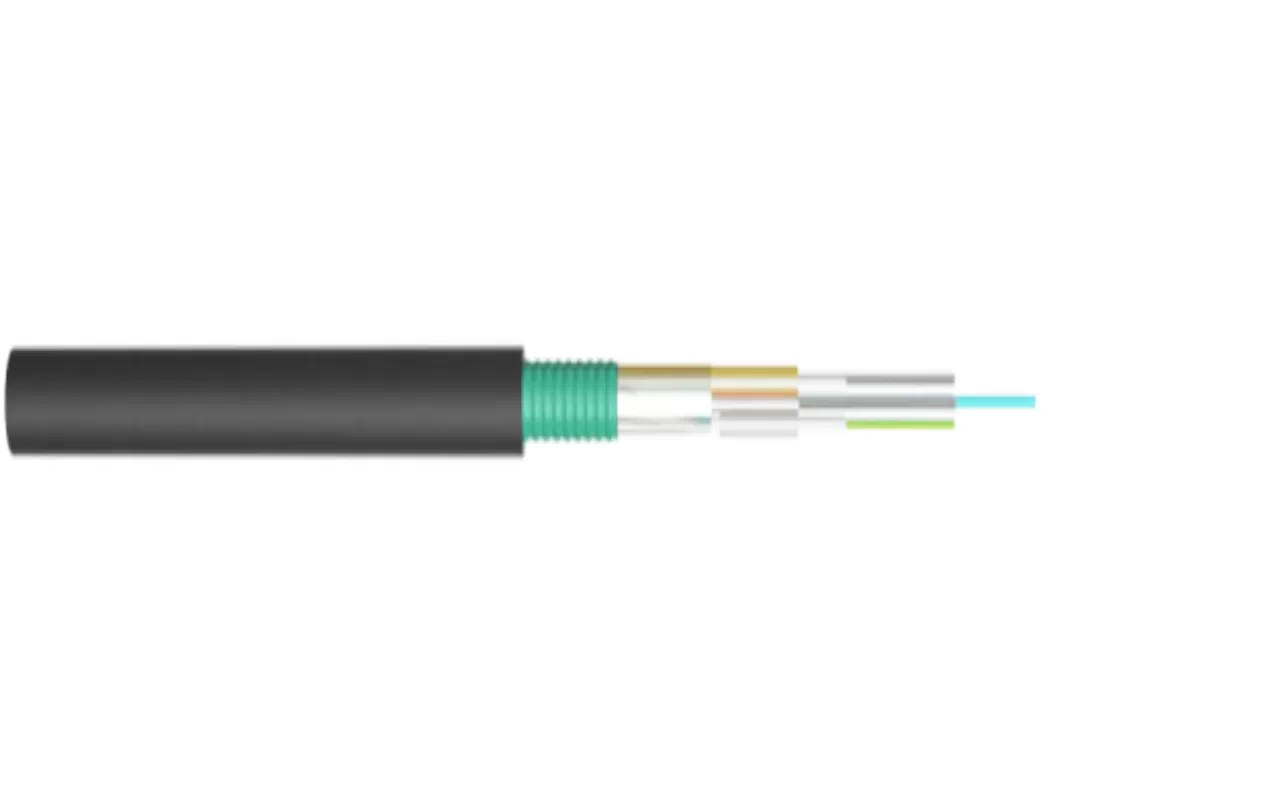

4, 6, 8 и 12-волоконные ленты помещаются в свободные трубки, изготовленные из высокомодульных материалов, а свободные трубки заполняются тиксотропной волокнистой пастой, блокирующей воду.

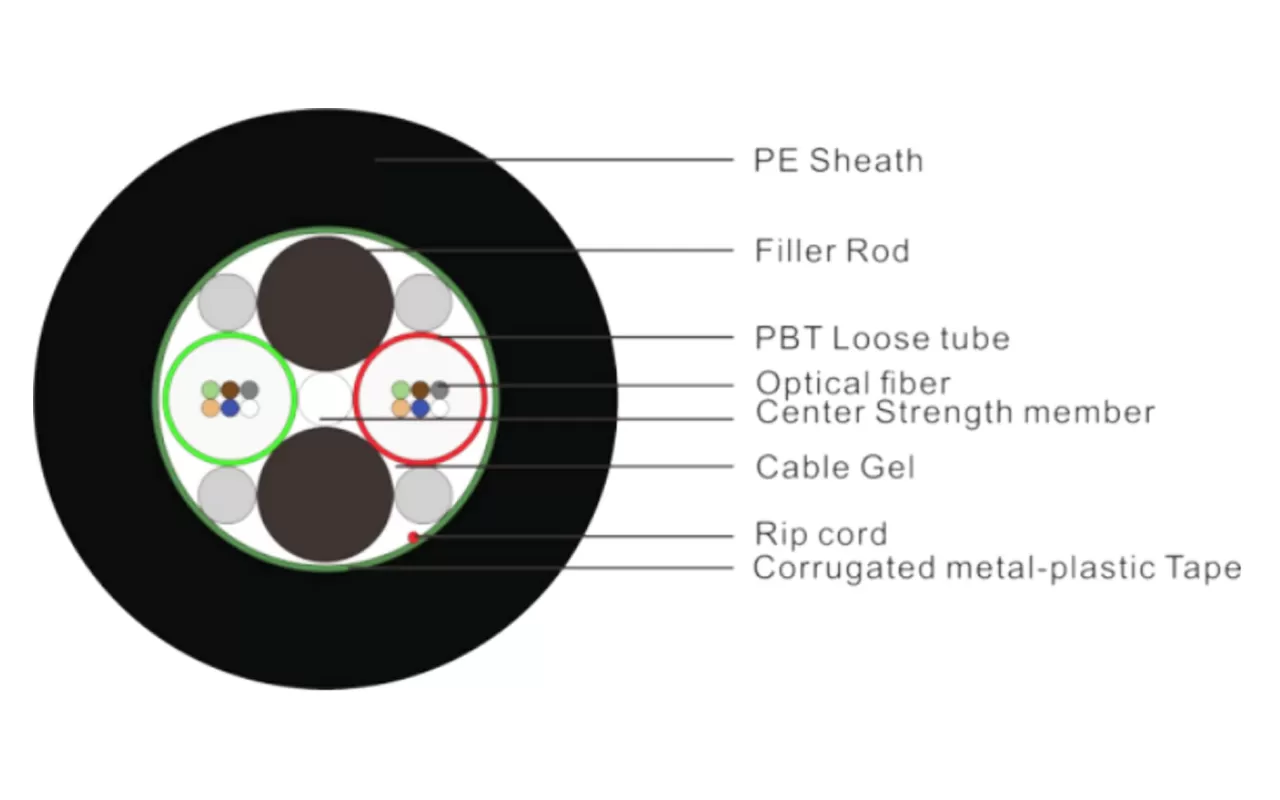

В центре сердечника кабеля член прочности металла. Свободные трубки (и веревочки заполнителя) садятся на мель вокруг центрального члена прочности для того чтобы сформировать круговое кабельное ядро, с зазоры внутри кабельного ядра заполненного с вод-преграждая затир кабеля. После того как пластмасс-покрытая алюминиевая лента продольно обернута, оболочка полиэтилена прессована для того чтобы сформировать кабель.
Волокно Тип | Амортизация (20 ℃) | Полоса пропускания | Числовой Диафрагма (NA) | Длина волны отсечки кабеля | ||||
@ 850 мм | @ 1300 мм | @ 1310 мм | @ 1550 мм | @ 1550 мм | @ 1300 мм | |||
G.652 | - | - | ≤ 0,36 дБ/км | ≤ 0,22 дБ/км | - | - | - | ≤ 1260 нм |
G.655 | - | - | - | ≤ 0,23 дБ/км | - | - | - | ≤ 1450 нм |
50/125 мкм | ≤ 3,3 дБ/км | ≤ 1,2 дБ/км | - | - | ≥ 500 МГц · км | ≥ 500 МГц · км | 0200 ± 0,015НА | - |
62,5/125 мкм | ≤ 3,5 дБ/км | ≤ 1,2 дБ/км | - | - | ≥ 200 МГц · км | ≥ 500 МГц · км | 0275 ± 0,015НС | - |
Оптический Кабель Модель (Увеличение на 2 волокна) | Количество волокон | Номер Из Рукава | Номер Наполнителя Веревки | Ссылка Оптический Вес кабеля (Кг/км) | Допустимые Сила растяжения Долгосрочные/краткосрочные- Срок (N) | Допустимые Сила раздавить (Долгосрочные/ В краткосрочной перспективе) (Н) | Радиус изгиба (Статический/динамический) (Мм) |
GYDTA-48Xn | 4X12 | 1 | 3 | 265 | 600/1500 | 300/1000 | 10Д/20Д |
GYDTA-96Xn | 8X12 | 2 | 2 | 265 | |||
GYDTA-144Xn | 12X12 | 3 | 1 | 265 | |||
GYDTA-288Xn | 24X12 | 4 | 0 | 295 | |||
Хранение и рабочая температура: от-40 ℃ до 70 ℃. | |||||||
Примечание: Размеры и эксплуатационные значения продукта можно отрегулировать согласно требованиям к клиента определенным. | |||||||
Сам свободный материал трубки обладает хорошей устойчивостью к гидролизу и высокой прочностью.
Трубка заполнена специальной смазкой, обеспечивающей защиту оптического волокна от уплотнения ключа.
Специальная оболочка обладает отличной огнестойкостью.
Одиночный неметаллический центральный элемент прочности.
2, 6, 8, и ленты 12 волокон приняты, позволяющ гибкое применение.
Он обладает отличными механическими свойствами и температурными характеристиками.
Алюминиевая лента с пластиковым покрытием, влагостойкий слой.
