Цветные оптические волокна помещаются в свободные трубки, изготовленные из материалов с высоким модулем упругости, а свободные трубки заполняются тиксотропной волоконной пастой, блокирующей воду.

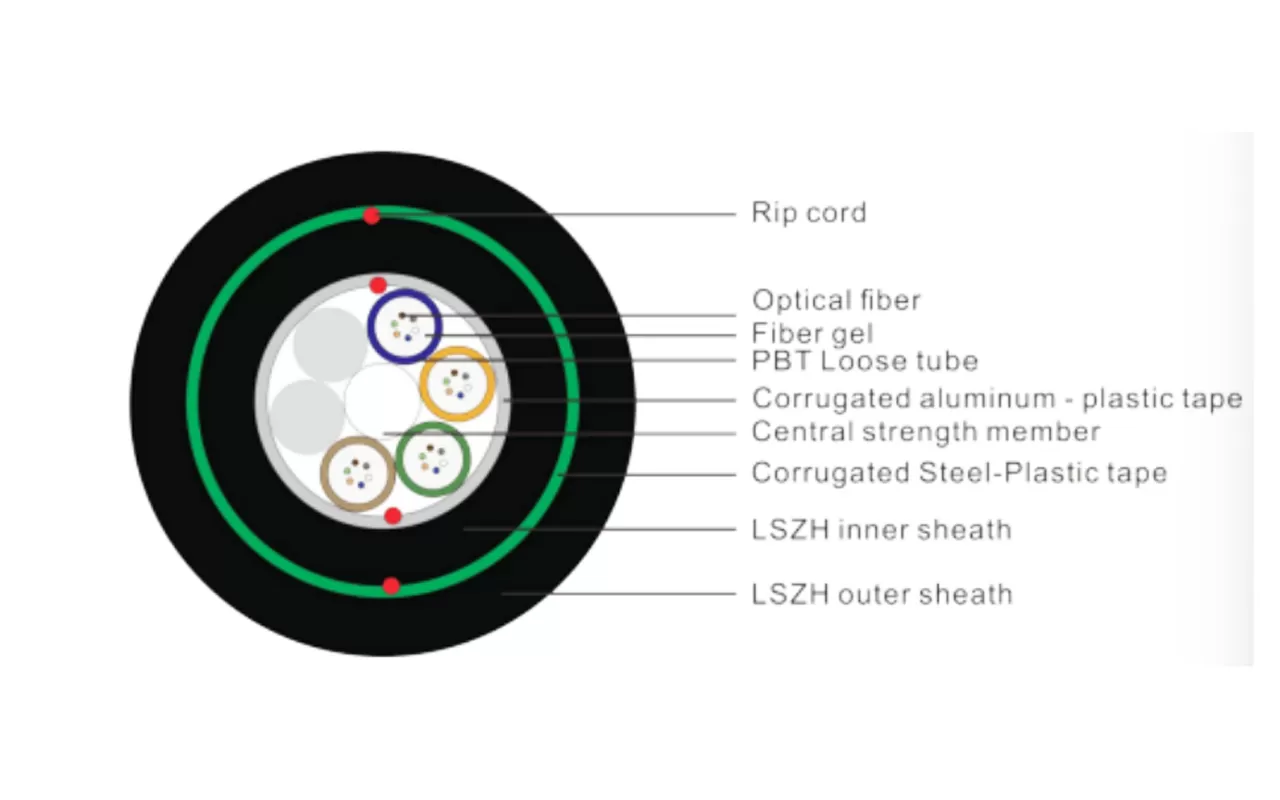

В центре сердечника кабеля неметаллический член прочности (FRP). Свободные трубки (и веревочки заполнителя) садятся на мель вокруг центрального члена прочности для того чтобы сформировать круговое кабельное ядро. Зоры в сердечнике кабеля и пространство между сердечником кабеля и стальной лентой заполнены с затир кабеля вод-преграждая. После того как пластмасс-покрытая алюминиевая лента продольно в оболочке, обшивка полиэтилена внутренняя прессована; после этого, после того как двухсторонняя покрытая стальная лента продольно в оболочке, оболочка плам-ретардант наружная прессована для того чтобы сформировать кабель.
Тип волокна | Амортизация (20 ℃) | Полоса пропускания | Числовая апертура (NA) | Длина волны отсечки кабеля | |||||
@ 850 мм | @ 1300 мм | @ 1310 мм | @ 1550 мм | @ 1550 мм | @ 1300 мм | ||||
G.652 | - | - | ≤ 0,36 дБ/км | ≤ 0,22 дБ/км | - | - | - | ≤ 1260 нм | |
G.655 | - | - | - | ≤ 0,23 дБ/км | - | - | - | ≤ 1450 нм | |
50/125 мкм | ≤ 3,0 дБ/км | ≤ 1,2 дБ/км | - | - | ≥ 500 МГц · км | ≥ 500 МГц · км | 0200 ± 0,015НА | - | |
62,5/125 мкм | ≤ 3,3 дБ/км | ≤ 1,2 дБ/км | - | - | ≥ 200 МГц · км | ≥ 500 МГц · км | 0275 ± 0,015НС | - | |
Модель оптического кабеля (увеличение на 2 волокна) | Количество волокон | Количество рукавов | Количество веревок заполнителя | Вес эталонного оптического кабеля (кг/км) | Допустимая сила растяжения (долгосрочная/краткосрочная) (Н) | Допустимая сила раздавливания (долгосрочная/краткосрочная) (Н) | Радиус изгиба (статический/динамический) (мм) |
GYTS-24Xn | 24 | 4 | 1 | 96 | 600/1500 | 300/1000 | 10Д/20Д |
GYTS-48Xn | 48 | 4 | 1 | 111 | |||
GYTS-96Xn | 96 | 8 | 0 | 168 | |||
GYTS-144Xn | 144 | 12 | 0 | 228 | |||
GYTS-288Xn | 288 | 24 | 0 | 283 |
Температура хранения и эксплуатации: от-40 ° C до 70 ° C.
Примечание: Размеры и значения производительности продукта могут быть настроены в соответствии с требованиями заказчика.
-Сам свободный материал трубки обладает хорошей устойчивостью к гидролизу и высокой прочностью.
Трубка заполнена специальной смазкой, обеспечивающей защиту оптического волокна от уплотнения ключа.
Специальная оболочка обладает отличной огнестойкостью.
Одиночный неметаллический центральный элемент прочности.
Он обладает отличными механическими свойствами и температурными характеристиками.
Алюминиевая лента с пластиковым покрытием, влагостойкий слой.
Двусторонняя гофрированная стальная лента (PSP) повышает влагостойкость кабеля.
