Проводник: твердая медь 23 AWG
Изоляция: SKIN-FOAN-SKIN PE
Свободный от Галоид или куртка ПВК доступная
РоХС, ДОСТИГАЕМОСТЬ, УЛ уступчивое
UL/CSA перечисленные CM CMR
ANSI/TIA-568-C.2-1
ИСО/МЭК 11801
ЭН 50288 БС
МЭК 61156
-Горизонтальный и строительный магистральный кабель
-Поддержка текущих и будущих приложений категории 6 и 5e, таких как 1000Base - T (Gigabit Ethernet), 100 Base - T, 10 Base - T, FDDI, ATM
-Сопротивление проводника (20 ℃)≤ 7,3 Ω/ 100 м
-Несбалансированность электрического сопротивления (20 ℃)≤ 2.5%
-Сопротивление изоляции> 5000 МОм · км
-Взаимная емкость пары ≤ 5,6 нФ/100 м

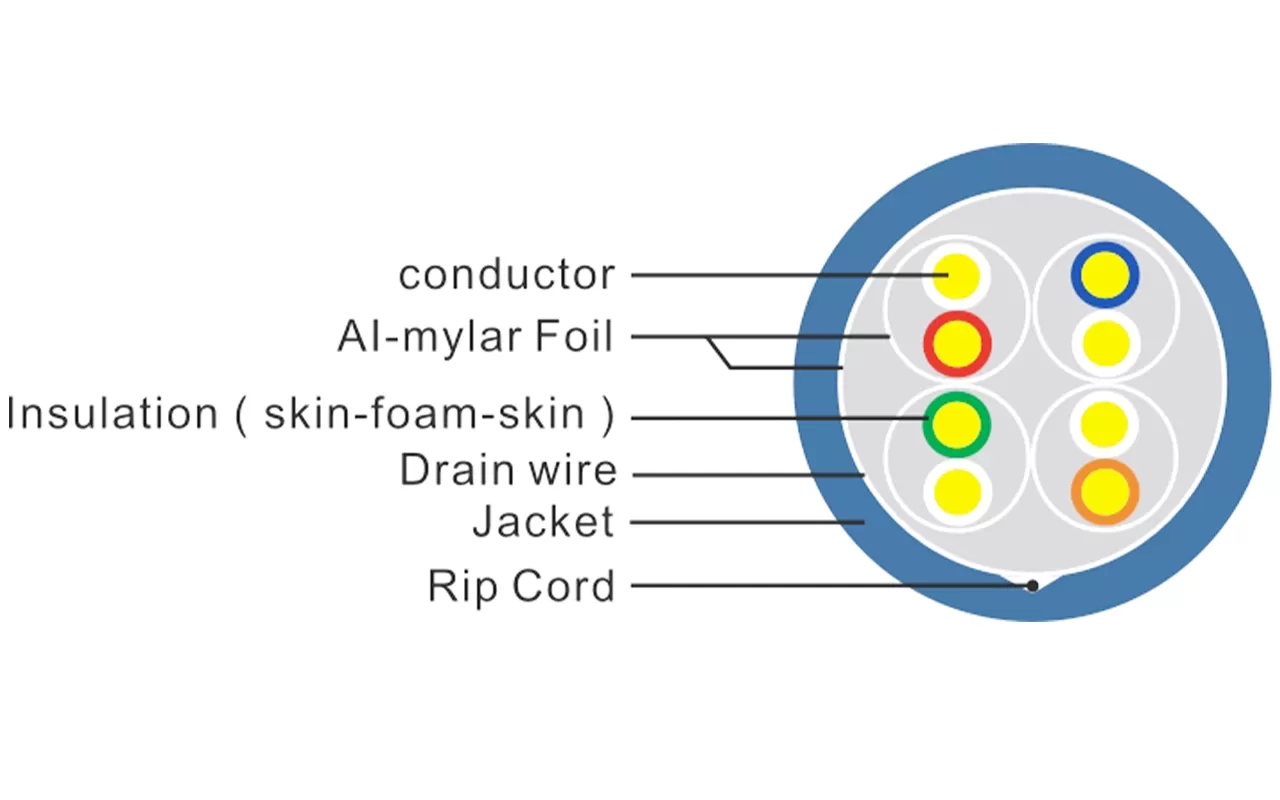

Проводник | Твердая медь 23AWG |
Изоляция | ПЭНД |
Общее количество изолированных проводников | 8, скрученные в 4 пары |
Цветовой код | Бело-синий/синий, бело-оранжевый/оранжевый Белый-зеленый/зеленый. Бело-коричневый/коричневый |
Индивидуальный парный щит | НЕТ |
Общий щит | Алюминиевая фольга, обеспечивая охват 100%, сторона фольги вне |
Дренажный провод | Луженая медь |
Крест Наполнитель | НЕТ |
Лтем | Наружная куртка | Общий диаметр (мм) |
XF-UF-06a-01 | ЦМХ | 7,6 ± 0,3 |
XF-UF-06a-02 | См | 7,6 ± 0,3 |
XF-UF-06a-03 | КМР | 7,6 ± 0,3 |
XF-UF-06a-04 | ЛСЖ | 7,6 ± 0,3 |
XF-UF-06a-05 | ПВД | 7,6 ± 0,3 |
XF-UF-06a-06 | ПВХ | 7,6 ± 0,3 |
Частота [МГц] | Максимум. Вносимая потеря (Затухание) | Мин. СЛЕДУЮЩИЙ [ДБ] | Мин. PSNEXT [дБ] | Мин. АКР [ДБ] | Мин. PSACR [ДБ] | Мин. АРФ (ELFEXT) [дБ] | Мин. PSACRF (PSELFEXT) [дБ] | Мин. РЛ (Возвратная потеря) [ДБ] | Мин. ПСАНЕКСТ [ДБ] | Мин. ПСААРФ [ДБ] | Мин. ТКЛ [ДБ] | Мин. Элткор [ДБ] |
1 | 2,1 нс/100 м | 75,3 | 72,3 | 73,2 | 70,2 | 68 | 65 | 20 | 67 | 67 | 40 | 35 |
4 | 3,8 нс/100 м | 66,3 | 63,3 | 62,5 | 59,5 | 56 | 53 | 23 | 67 | 66,2 | 34 | 23 |
10 | 5,9 нс/100 м | 60,3 | 57,3 | 54,4 | 51,4 | 48 | 45 | 25 | 67 | 58,2 | 30 | 15 |
16 | 7,5 нс/100 м | 57,2 | 54,2 | 49,8 | 46,8 | 43,9 | 40,9 | 25 | 67 | 54,1 | 28 | 10,9 |
31,2 | 10,5 нс/100 м | 52,9 | 49,9 | 42,4 | 39,4 | 38,1 | 35,1 | 23,6 | 67 | 48,3 | 25,1 | 5,1 |
62,5 | 15 дБ/100 м | 48,4 | 45,4 | 33,4 | 30,4 | 32,1 | 29,1 | 21,5 | 65,6 | 42,3 | 22 | |
100 | 19,1 дБ/100 м | 45,3 | 42,3 | 26,2 | 23,2 | 28 | 25 | 20,1 | 62,5 | 38,2 | 20 | |
125 | 21,5 дБ/100 м | 43,8 | 40,8 | 22,3 | 19,3 | 26,1 | 23,1 | 19,4 | 61 | 36,3 | 19 | |
200 | 27,6 дБ/100 м | 40,8 | 37,8 | 13,2 | 10,2 | 22 | 19 | 18 | 58 | 32,2 | 17 | |
250 | 31,1 дБ/100 м | 39,3 | 36,3 | 8,3 | 5,3 | 20 | 17 | 17,3 | 56,5 | 30,2 | 16 | |
300 | 34,3 дБ/100 м | 38,1 | 35,1 | 3,9 | 0,9 | 18,5 | 15,5 | 17,3 | 55,3 | 28,7 | ||
500 | 45,3 дБ/100 м | 34,8 | 31,8 | -10,4 | -13,4 | 14 | 11 | 17,3 | 52 | 24,2 | ||
Примечание: Вышеуказанные характеристики передачи для 100M,20 ± 2 ℃ в испытанных условиях. | ||||||||||||
