Проводник: непокрытая твердая медь 22AWG
Изоляция: SKIN-FOAN-SKIN PE
Галоид свободный или куртка ПВК доступная
RoHS, соответствует требованиям REACH
ИСО/МЭК 11801
UL/CSA перечисленный CM XMR
ANSI/TIA-568-C.2-1
-Подходит для структурированных кабелей помещений.
-Для передачи цифровых и аналоговых голосовых сигналов и сигналов данных.
-Особенно подходит для всех применений класса FA.
-ISDN, Ethernet 10 Base-T, Fast Ethernet 100 Base-T. Гигабитный Ethernet 1000Base-T.
-10G Base-T:(IEEE 802,3). Максимальный охват для 25G BASE-T/40G BASE-T
-Импеданс: 4 ~ 100 МГц 100 +/-15 Ом,
100 ~ 250 МГц 100 +/-22 Ом,
250 ~ 2000 МГц 100 +/-25 Ом
-Максимальное сопротивление DC проводника 20 ° C: 8,4 (ом/100 м)
-Несбалансированность сопротивления (%): Макс 2,5.
-(Несбалансированность емкости пары с землей):330 (пФ/100 м).
-Сопротивление передачи: макс. 10 МОм/м при 100 МГц.
-Затухание связи: мин. 80 дБ.
-Температура установки: 0-50 ° C
-Температура работы:-20-60 ° C

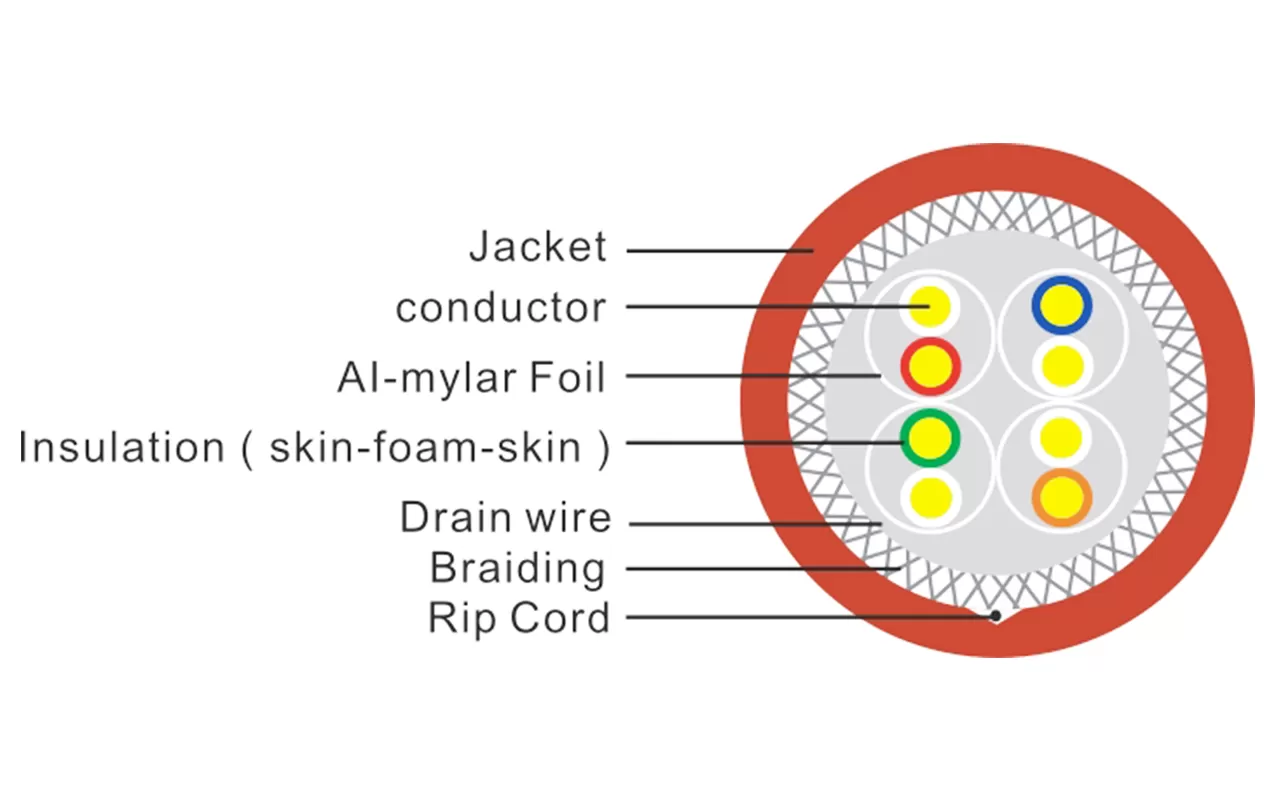

Проводник | Твердая медь 23AWG |
Изоляция | ПЭ (кожа-пена-кожа) |
Общее количество Изолированные проводники | 8, скрученные в 4 пары |
Цветовой код | Бело-синий/синий, бело-оранжевый/оранжевый Белый-зеленый/зеленый. Бело-коричневый/коричневый |
Индивидуальный парный щит | Алюминиевая фольга, обеспечивающая 100% Покрытие, фольга лицевой стороной |
Общий щит | Оплетка из луженой меди |
Дренажный провод | Луженая медь |
Лтем | Наружная куртка | Общий диаметр (мм) |
XF-SF-07-01 | ЦМХ | 8,0 ± 0,3 |
XF-SF-08-02 | См | 8,0 ± 0,3 |
XF-SF-08-03 | КМР | 8,0 ± 0,3 |
XF-SF-08-04 | ЛСЖ | 8,0 ± 0,3 |
XF-SF-08-05 | ПВД | 8,0 ± 0,3 |
XF-SF-08-06 | ПВХ | 8,0 ± 0,3 |
Частота | Вносимая потеря | СЛЕДУЮЩИЙ | PSNEXT | РЛ | Задержка |
(МГц) | МАКС. (ДБ/100 м) | МИН. (дБ) | МИН. (дБ) | (ДБ) | МАКС. (ДБ/100 м) |
4 | 3,7 | 78,0 | 75,0 | 23,0 | 25 |
8 | 5,2 | 78,0 | 75,0 | 24,5 | 25 |
10 | 5,8 | 78,0 | 75,0 | 25,0 | 25 |
16 | 7,3 | 78,0 | 75,0 | 25,0 | 25 |
20 | 8,2 | 78,0 | 75,0 | 25,0 | 25 |
25 | 9,2 | 78,0 | 75,0 | 24,3 | 25 |
31,25 | 10,3 | 78,0 | 75,0 | 23,6 | 25 |
62,5 | 14,6 | 75,5 | 72,5 | 21,5 | 25 |
100 | 18,5 | 72,4 | 69,4 | 20,1 | 25 |
200 | 26,5 | 67,9 | 64,9 | 18,0 | 25 |
250 | 29,7 | 66,4 | 63,4 | 17,3 | 25 |
300 | 32,7 | 65,2 | 62,2 | 17,3 | 25 |
400 | 38,0 | 63,4 | 60,4 | 17,3 | 25 |
500 | 42,8 | 61,9 | 58,9 | 17,3 | 25 |
600 | 47,1 | 60,7 | 57,7 | 17,3 | 25 |
700 | 51,1 | 59,7 | 56,7 | NA | 25 |
800 | 54,9 | 58,9 | 55,9 | NA | 25 |
900 | 58,5 | 58,1 | 55,1 | NA | 25 |
1000 | 61,9 | 57,4 | 54,4 | NA | 25 |
