По мере того как предприятия и центры обработки данных требуют более высокой скорости передачи данных, 10-гигабитный Ethernet (10GbE) стал ключевой сетевой технологией. Он обеспечивает скорость передачи данных до 10 Гбит/с, поддерживая ресурсоемкие приложения, такие как облачные вычисления, крупномасштабное хранение данных и потоковое видео высокой четкости. Однако для достижения надежной производительности 10GbE требуется правильная кабельная инфраструктура. Выбор подходящих кабелей Ethernet и понимание их технических требований необходимы для обеспечения стабильного высокоскоростного сетевого подключения.
10-гигабитный Ethernet, часто называемый 10GbE или 10GBASE-T, представляет собой сетевой стандарт, способный обеспечивать скорость передачи данных до 10 Гбит/с по медным или оптоволоконным соединениям. По сравнению с традиционным гигабитным Ethernet (1 Гбит/с), он обеспечивает значительно более высокую пропускную способность и меньшую задержку, что делает его идеальным для современных корпоративных сетей и центров обработки данных.
Однако высокоскоростная передача также предъявляет повышенные требования к физическому уровню сети. Кабель должен поддерживать более высокие частоты, минимизировать помехи сигнала и сохранять стабильную производительность на требуемом расстоянии.
Кабели Ethernet классифицируются по их пропускной способности и характеристикам производительности. Для 10-гигабитного Ethernet можно использовать несколько категорий кабелей, но поддерживаемые расстояния и надежность различаются.
Кабели категории 6 изначально были разработаны для сетей 1 Гбит/с с полосой пропускания 250 МГц. Хотя Cat6 технически может поддерживать 10GbE, его производительность ограничена расстоянием. Обычно Cat6 поддерживает 10 Гбит/с только на расстоянии до 37–55 метров, в зависимости от условий окружающей среды и уровня помех. Из-за этого ограничения Cat6, как правило, подходит только для коротких участков, например, в пределах одного аппаратного помещения или серверной стойки.

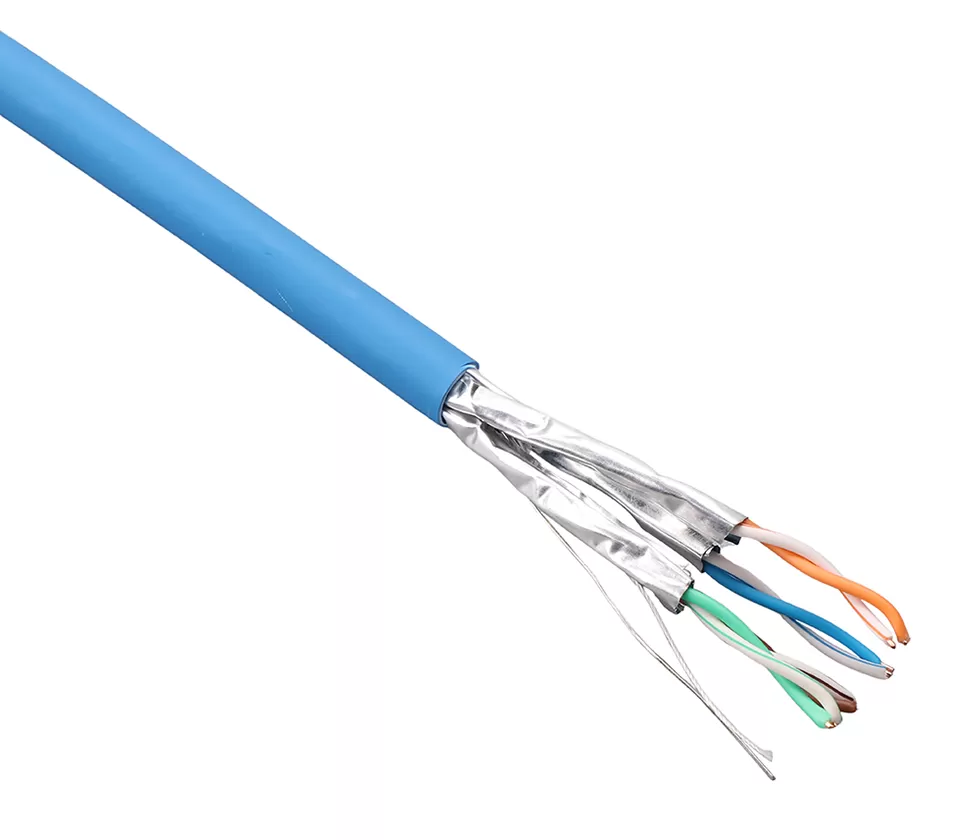

Категория 6A (Augmented Category 6) широко признана отраслевым стандартом для развертывания 10GbE. С полосой пропускания 500 МГц кабели Cat6A обеспечивают стабильную производительность 10 Гбит/с на всей длине канала Ethernet до 100 метров (328 футов). Кабель Cat6A отличается улучшенной изоляцией, более плотной скруткой и улучшенными вариантами экранирования, которые снижают перекрестные помехи на дальнем конце (alien crosstalk) — основную проблему в высокоскоростных сетевых средах.
Кабели более высоких категорий, такие как Cat7 и Cat8, также поддерживают высокоскоростную передачу.
Cat7 поддерживает до 10 Гбит/с на частотах до 600 МГц и обеспечивает надежное экранирование от электромагнитных помех (EMI).
Cat8 предназначен для сверхвысоких скоростей (до 40 Гбит/с), но на коротких расстояниях, обычно 30 метров, что делает его подходящим в основном для соединений «коммутатор-сервер» в центрах обработки данных.
Для большинства корпоративных установок Cat6A остается наилучшим балансом стоимости, производительности и совместимости.
Еще одним критическим требованием к кабельной системе 10-гигабитного Ethernet является максимальное расстояние передачи. Согласно стандартам Ethernet, максимальная длина медного канала Ethernet составляет 100 метров, что включает 90 метров постоянного кабеля (проложенного в стенах или инфраструктуре) и 10 метров патч-кордов, соединяющих устройства. Этот предел применяется к Cat5e, Cat6, Cat6A и более высоким категориям. Однако только Cat6A или выше может гарантировать полную производительность 10 Гбит/с на всем 100-метровом канале. Соблюдение этого стандартного расстояния обеспечивает целостность сигнала и предотвращает потерю пакетов или ухудшение производительности.
При более высоких скоростях передачи данных кабели Ethernet становятся более уязвимыми для электромагнитных помех (EMI) и перекрестных помех от соседних кабелей. Для смягчения этих проблем необходима правильная конструкция экранирования.
Распространенные конфигурации экранирования включают:
UTP (неэкранированная витая пара) – базовая защита, широко используется в стандартных офисных средах
F/UTP или U/FTP – фольгированное экранирование для улучшенной защиты от помех
S/FTP – оплетка и фольга для сред с высоким уровнем помех
Экранированные кабели часто рекомендуются в промышленных объектах, медицинских учреждениях и плотных центрах обработки данных, где электронный шум может влиять на качество сигнала.
Помимо категории кабеля, несколько структурных характеристик влияют на производительность 10GbE:
1. Материал проводника
Высококачественные кабели обычно используют цельную медную жилу для обеспечения низкого сопротивления и стабильной передачи сигнала.
2. Конструкция витой пары
Кабели Ethernet используют четыре витые пары для минимизации помех сигнала и поддержания сбалансированной передачи.
3. Качество изоляции
Современные изоляционные материалы помогают поддерживать целостность сигнала и уменьшать емкость между парами.
Например, современные кабели Cat6A, предназначенные для 10GbE, могут использовать цельную медную жилу 23 AWG и продвинутые изоляционные структуры для соответствия международным стандартам, таким как ANSI/TIA-568 и ISO/IEC 11801.
Выбор кабелей от надежного производителя необходим для обеспечения соответствия мировым стандартам и долгосрочной стабильности сети. Такие производители, как Xingfa Technology, предлагают широкий ассортимент кабелей LAN, включая Cat5e, Cat6, Cat6A, Cat7 и Cat8, предназначенных для современной сетевой инфраструктуры. Наши решения LAN-кабелей поддерживают такие приложения, как центры обработки данных, системы автоматизации зданий и магистрали корпоративных сетей, причем многие продукты соответствуют международным сертификациям, включая UL, CE и RoHS.
Эти кабели разработаны для поддержки высокоскоростной передачи, питания через Ethernet (PoE) и современных сетевых сред, что делает их подходящими для инфраструктуры 10GbE.
Даже при использовании высококачественных кабелей для поддержания оптимальной производительности необходимы правильные методы монтажа. Ключевые рекомендации включают:
Избегайте крутых изгибов, которые могут повредить структуру кабеля
Отделяйте сетевые кабели от силовых для уменьшения помех
Используйте сертифицированные разъемы и патч-панели
Поддерживайте правильное управление кабелями в стойках и трассах
Соблюдение этих передовых методов поможет обеспечить стабильную производительность и снизить риск ухудшения сигнала.
10-гигабитный Ethernet стал фундаментальной технологией для современных высокопроизводительных сетей. Чтобы полностью реализовать его преимущества, организации должны выбирать кабели, соответствующие строгим требованиям к пропускной способности, экранированию, расстоянию и качеству конструкции. В то время как кабель Cat6 может поддерживать короткие соединения 10GbE, для надежной производительности 10 Гбит/с на стандартном 100-метровом канале Ethernet обычно рекомендуется Cat6A или выше. В сочетании с правильным монтажом и высококачественным производством эти кабели создают основу для масштабируемой и готовой к будущему сетевой инфраструктуры.
Надежные производители, такие как Xingfa, предлагают широкий портфель решений LAN-кабелей, разработанных для удовлетворения этих технических требований, помогая предприятиям создавать надежные и высокоскоростные сетевые среды для цифровой эпохи.
